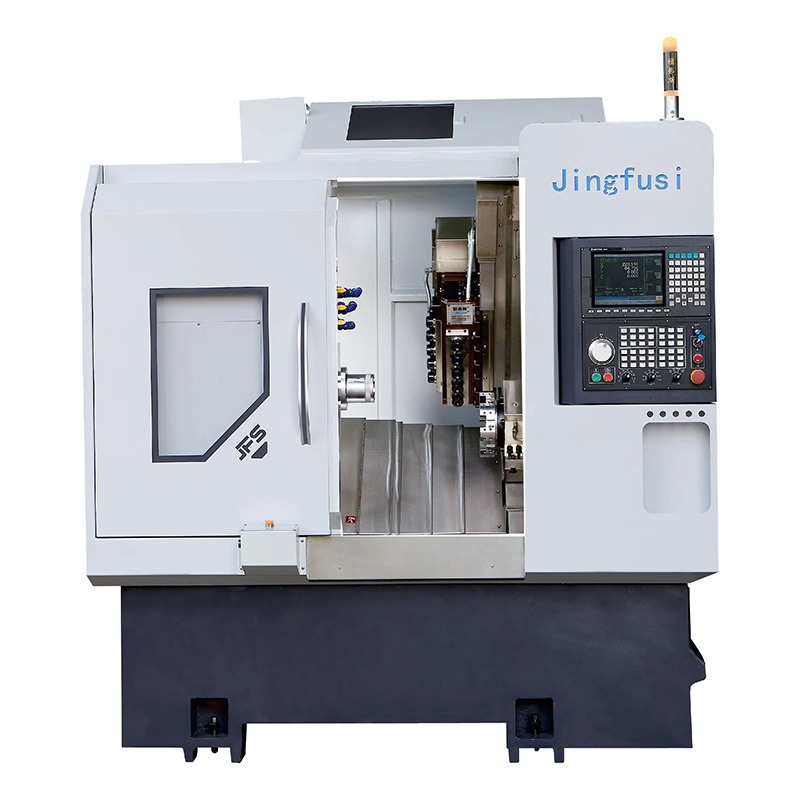

Soustružnická fréza CNC Soustruh CK46 52-5+5+Y

Společnost Jingfusi poskytuje zákazníkům po celém světě odolný soustružnický CNC soustruh CK46 52-5+5+Y. Náš produkt se snadno ovládá a udržuje a při skutečném použití funguje velmi rychle, což zákazníkům poskytuje extrémně vysokou efektivitu výroby. Jste vítáni k návštěvě naší továrny.

Modelka:CK46/52-5+5+Y

Odeslat dotaz

Popis výrobku

Jingfusi je továrna na soustružnický CNC soustruh CK46 52-5+5+Y. Níže jsou uvedeny hlavní vlastnosti našeho produktu:

. Tento obráběcí stroj nabízí vyšší rychlost, vyšší přesnost a lepší povrchovou úpravu pro obrábění malých až středně velkých dílů ve srovnání s revolverovou hlavou.
. Poháněcí hlava se standardně dodává s rozvorem 65 mm a je zásuvného typu, což usnadňuje snadnou výměnu pohonné hlavy nebo ložisek a zjednodušuje údržbu, což výrazně snižuje poprodejní náklady.
. Funkce frézování a soustružení může obrábět složité materiály, jako je nerezová ocel, slitiny titanu a uhlíková ocel.
. Integrální odlitek prochází žíháním, vibrací a dalšími procesy stárnutí, aby se zajistilo dlouhodobé stabilní obrábění a prodloužila se životnost obráběcího stroje.

Hlavní specifikace

Model soustruhu		jednotka	35/35/30	CK52-5+5+Y	Remart
Posuv osy X/Z/Y	Maximální průměr otáčení překrytí	mm	0480	0480
	Maximální průměr ladění	mm	080	Q80
	Max. délka soustružení	mm	320	320
Vřeteno	Osa XZ/Y Maximální rychlost pojezdu	mm	1150	1150
	Volitelné položky	-	A2-5	A2-6
	Průměr vrtání vřetena	mm	056	Q66
	Maximální průměr materiálu tyče	mm	045	Ø51
	Maximální otáčky vřetena		4500	4000
	Výkon/točivý moment motoru vřetena	r/min Kw/N.m	7,5 kW/47 N.m	11kw/72N.m	Volitelně integrovaný 11kW/60Nm; Volitelně integrovaný 22kW/170Nm
Power Turrett	Model sestavy výkonové hlavy	-	Pevné 5+radil směr 5+axiální směr 5	Pevné 5+radil směr 5+axiální směr 5
	Výkonný motor hlavy	Kw/N.m	SYNTEC 2,4Kw/11,5N.m	SYNTEC 2,4Kw/11,5N.m	Dva motory pohánějí deset výkonových hlav
	Maximální průměr ladění	mm	65	65
	Maximální f výkon hea	r/mm	5000	5000	Model servo věže
	Výška středu vřetena od země		ER25	ER25
Servo věž	Model servo věže		MK-63RSV-8T	MK-63RSV-8T	Volitelně 12T
Posuv osy X/Z/Y	Osa XZ/Y Maximální rychlost pojezdu	m/můj	24	24
	Výkon/točivý moment motoru v ose x/Z/Y	Kw/N.m	YASKAWAI 1,8 KW/11,5Nm nebo SYNTEC 2,4KW/11,5Nm	YASKAWAI 1,8 KW/11,5Nm nebo SYNTEC 2,4KW/11,5Nm
	XZM-osa 3-gadeblsces	-	32/32/25	32/32/25
	Válečkové vodicí lišty v ose X/ZY	-	35/35/30	35/35/30
	Xaxis efektivní cestování	mm	800	800
	Efektivní pojezd v ose Z	mm	470	470
	Efektivní cestování Yaxis	mm	310	310
	Interpolační osa Y 90° výkonová hlava prochází středem vřetena	mm	70	70
Specifikace zařízení	Čistá hmotnost stroje	kg	3500	3600
	Celkový výkon stroje	KW	14	17.5
	Stroj D×Š×V	mm	2200 × 1580 × 2000	2200×1580×2000

Obráběcí stroj je neustále optimalizován, výše uvedené parametry naleznete ve skutečných datech obráběcího stroje.

Volitelné položky

Položka konfigurace		35/35/30	CK52-5+5+Y
Hlavní vřeteno	Mechanické vřeteno	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O
ovladač	ovladač SYNTEC	●	●
ovladač	ovladač FANUC	O	O
Osa posuvu	Yaskawa	●	●
Osa posuvu	SYNTEC	O	O
Upínání	Zatáhněte zpět svorku	●	●
Upínání	Chucku	O	O
spláchnout	8 pracovních stanic	●	●
spláchnout	12 pracovních stanic	O	O
Pomocná zařízení	Části cllect zařízení	O	O
	Zařízení na krmení	O	O
	Dopravník třísek	O	O
	Volitelná konfigurace O	O	O
	odlučovač olejové mlhy	O	O
