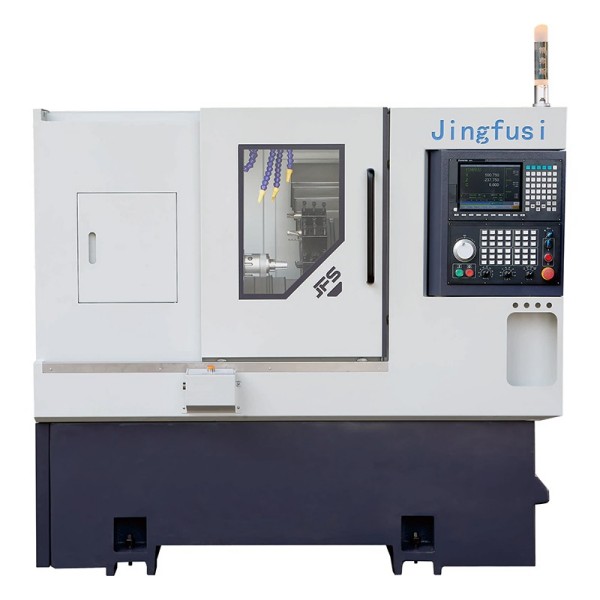

CNC skupinový nástrojový soustruh CK46 52 76

Jingfusi poskytuje odolný CNC Gang Tool soustruh CK46 52 76. Náš produkt má vynikající kvalitu, integruje frézovací a soustružnické operace pro vysokou účinnost. Máme bohaté zkušenosti v oboru, proto nás prosím kontaktujte pro komplexní servis.

Modelka:CK46/52

Odeslat dotaz

Popis výrobku

Jingfusi je výrobcem CNC Gang Tool soustruhu CK46 52 76. Níže jsou uvedeny hlavní vlastnosti našeho produktu:

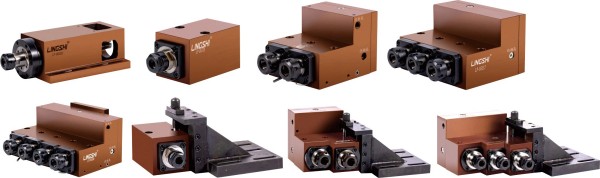

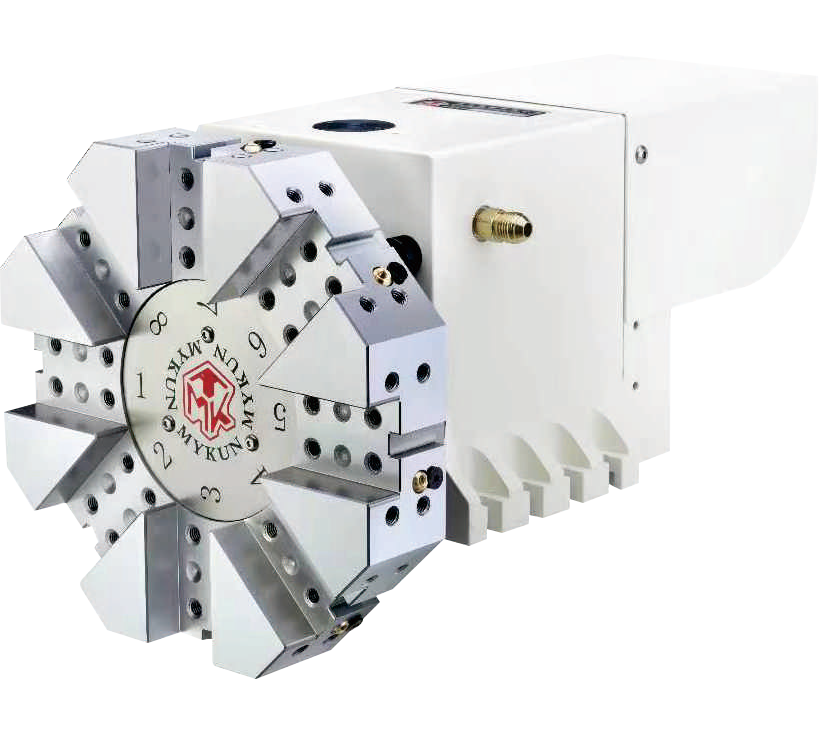

· Lze vybavit revolverovými hlavami, vrtacími hlavami, výkonnými hlavami atd. Elektrickou hlavu lze naklonit od 0° do 90° pro integrované frézování a soustružení.

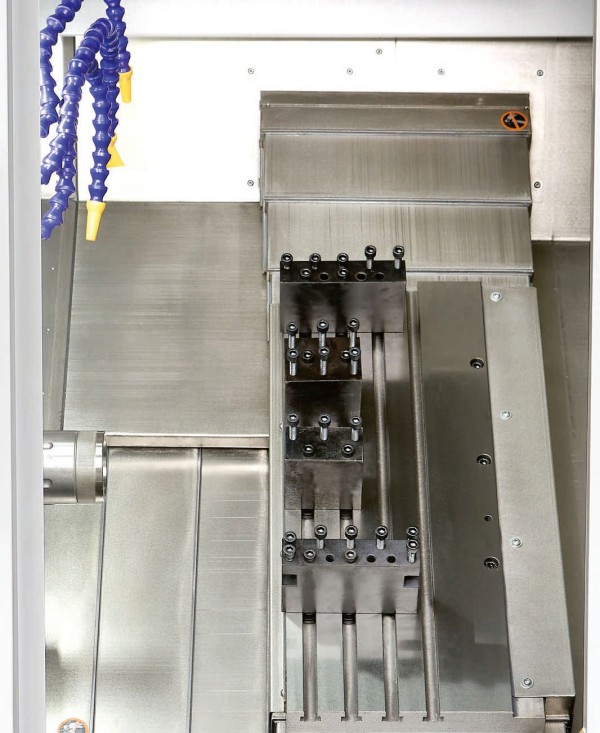

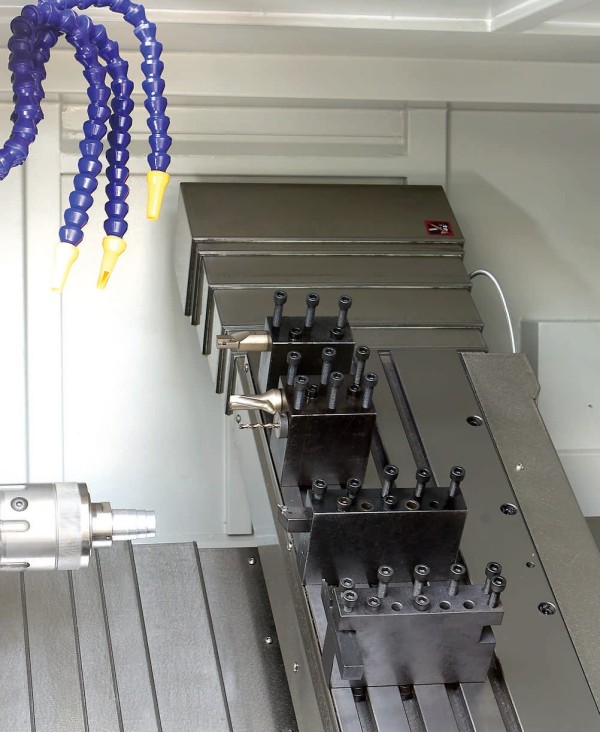

· Zvětšený držák nástroje pro lepší tuhost.
· Může obrábět nerezovou ocel, slitiny titanu, uhlíkovou ocel a další materiály.
· Integrální odlitek prochází žíháním, dobou vibrací a dalšími procesy stárnutí, aby byla zajištěna dlouhodobá stabilita a prodloužena životnost obráběcího stroje.

Hlavní specifikace

Model soustruhu		jednotka	CK46	CK52	CK76	Remart
Posuv osy X/Z/Y	Maximální průměr otáčení nad postelí	mm	Ø400	400	Ø400
	Maximální průměr ladění	mm	Q160	Ø160	Ø160	Disk
	Max. délka soustružení	mm	380	380	380
	sidle ceterheight fom gound	mm	1080	1080	1080
	Volitelné položky	-	A2-5	A2-6	A2-8
	Průměr vrtání vřetena	mm	056	066	086
	Maximální průměr materiálu tyče	mm	Ø45	Ø51	072
	Maximální otáčky vřetena	ot./min	4000	4000	2000
	Výkon/točivý moment motoru vřetena	Kw/N.m	7,5 kW/47 Nm	11 kW/72 Nm	15 kW/143 Nm
Osa posuvu	Max.rychlá pojezdová rychlost	m/můj	24	24	24
	×/Z/Y osy motoru výkon/točivý moment	Kw/N.m	YASKAWA 1,3 KW/8,34 Nm nebo SYNTEC1,8 KW/jmenovitá 115 Nm	YASKAWA 11,3 KW/8,34 Nm nebo SYNTEC1,8 KW/jmenovitý 11,5 Nm	YASKAWA 11,3 KW/68,34 Nm nebo SYNTEC1,8 KW/jmenovitý 11,5 Nm
	Kuličkové šrouby třídy C3 v ose X/Z	-	32/32	32/32	32/32
	×Osa Z vodicí lišty	-	35/35	35/35	35/35
	Účinný pojezd v ose X	mm	1000	1000	1000
	Efektivní pojezd v ose Z	mm	400	400	400
Specifikace zařízení	Čistá hmotnost stroje	kg	2600	2700	2800
	Celkový výkon stroje	KW	10	13.5	17.5
	Stroj D×Š×V	mm	2100×1580×1800	2100×1580×1800	2100×1580×1800

Obráběcí stroj se neustále optimalizuje; výše uvedené parametry naleznete také ve skutečných datech stroje.

Volitelné položky

Položka konfigurace		CK46	CK52	76 Kč
Hlavní vřeteno	Mechanické vřeteno	●	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O	O
ovladač	ovladač SYNTEC	●	●	●
ovladač	ovladač FANUC	O	O	O
Osa posuvu	Yaskawa	●	●	●
Osa posuvu	SYNTEC	O	O	O
Upínání	Zatáhněte zpět svorku	●	●	●
Upínání	Chucku	O	O	O
Pomocná zařízení	Zařízení pro příjem materiálu	O	O	O
	Zařízení na krmení	O	O	O
	Dopravník třísek	O	O	O
	Volitelná konfigurace O	O	O	O
	odlučovač olejové mlhy	O	O	O
