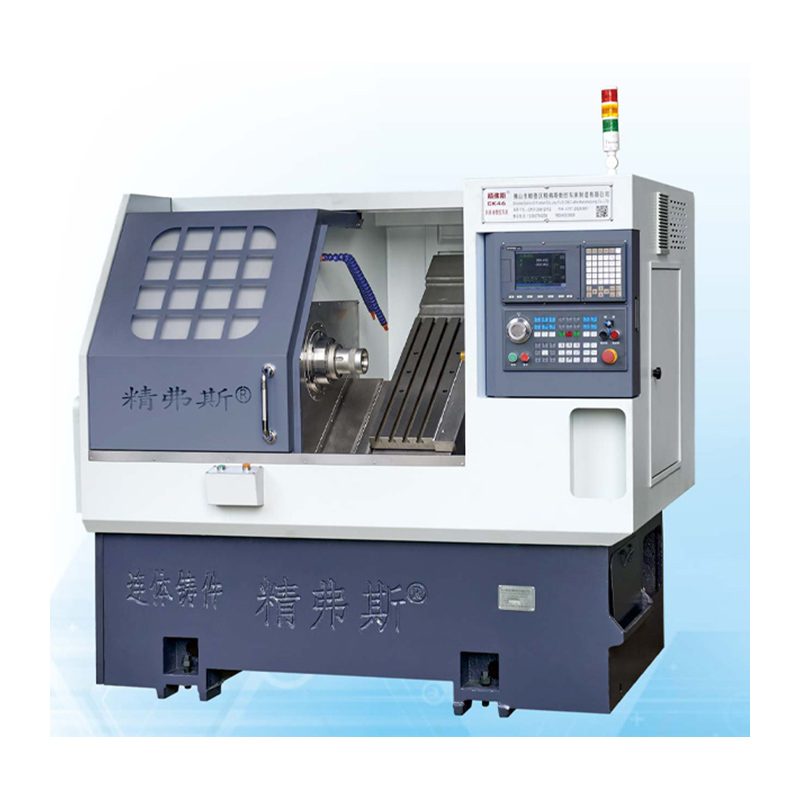

Vysoce přesný CNC soustruh se šikmým ložem

Následuje představení vysoce kvalitního vysoce přesného CNC soustruhu se šikmým ložem Jingfusi® v naději, že vám to pomůže lépe porozumět. Vítáme nové i staré zákazníky, aby s námi i nadále spolupracovali na vytváření lepší budoucnosti!

Modelka:CK46

Odeslat dotaz

Popis výrobku

Vysoce přesné CNC soustruhy se šikmým ložem Jingfusi® mohou provádět přesné soustružnické a frézovací operace. Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní vysoce přesný CNC soustruh se šikmým ložem Jingfusi®. A my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Zde jsou některé z klíčových vlastností a charakteristik těchto strojů:

Konstrukce šikmého lože: Konstrukce šikmého lože poskytuje zvýšenou tuhost a stabilitu během obrábění. Zajišťuje, že řezné nástroje zůstanou v těsné blízkosti obrobku, což vede ke zvýšení přesnosti.

Vysoce přesné vřeteno: Tyto stroje jsou vybaveny vysoce přesným vřetenem a nabízejí minimální házivost vřetena a vynikající přesnost otáčení. Tato přesnost je rozhodující pro dosažení těsných tolerancí a jemné povrchové úpravy.

Pokročilé CNC řízení: Operátoři, kteří jsou vybaveni pokročilými CNC řízeními a možnostmi programování, mohou snadno programovat a řídit složité obráběcí operace s přesností a flexibilitou.

Schéma jízdy stroje

Detaily produktu

Seznam parametrů

projekt		jednotka	CK46	CK52	CK76
Maximální délka otáčení		mm	350
Maximální průměr otáčení na lůžku		mm	Ø 500
Maximální průměr otáčení na skateboardu		mm	Ø 160
Sklon postele		°	35°
Efektivní pojezd osy X/Z		mm	Průměr 1000/400
Specifikace šroubů osy X/Z		mm	32
Specifikace kolejnice osy X/Z		mm	35
Výkon motoru v ose X/Z		KW	1.3
Maximálně rychlý pohyb osy X/Z		m/min	24
Délka obráběcího stroje X šířka X výška		mm	2100X1580X1800
Celková hmotnost celého stroje		KG	2600
Číslo nože		opravit	8
Velikost čtvercového nože		mm	20X20
Velikost frézy kulatých otvorů		mm	Ø20
Celkový výkon		kw	13	13	16
Průměrná spotřeba energie		kw/h	2	2	2.5
hlavní šachta	Tvar čela vřetena		A2-5	A2-6	A2-8


	Maximální otáčky vřetena	ot./min	6000 (nastaveno na 4500)	4200 (nastaveno na 3500)	3200 (nastaveno na 2500)
	Výkon motoru vřetena	KW	7.5	7.5	11
	Jmenovitý moment motoru vřetena	Nm	47,8 Nm	47,8 Nm	72 Nm
	Maximální průchozí průměr tyče	mm	Ø 45	Ø 51	Ø 75

Přesnost obráběcího stroje

Přesnost stroje, standard Jingfusova faktoru ：
Hlavní testovací předmět	Schematický diagram	Metoda detekce	Tovární standard


Radiální úder vřetena,		Zjistit házení vnějšího kužele	0.0025


Opakování polohy osy X		Detekce opakovaného umístění osy X. Poznámka: Nejprve předpovězte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté detekujte opakované polohování.	0.0025


Opakování polohy osy Z		Detekce opakovaného polohování na ose Z. Poznámka: Nejprve předpovězte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté detekujte opakované polohování.	0.0025


Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy X/Z/Y, bude to stanoveno při sepsání smlouvy. Zákazník musí tuto položku otestovat současně s prvotním přijetím Jingfusi Factory.
