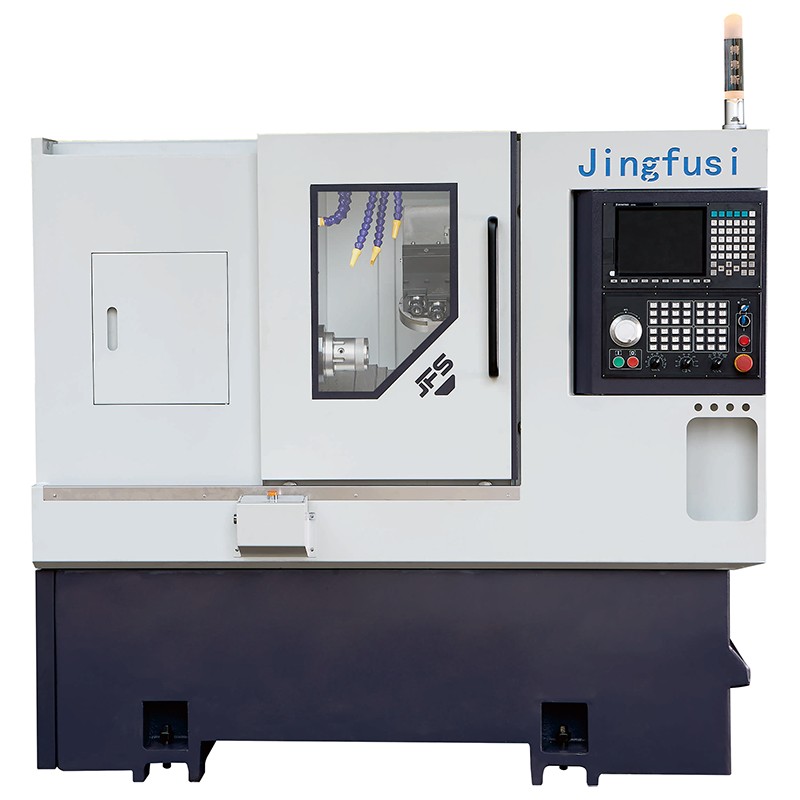

Soustružnická fréza CNC soustruh CK46 52

Jingfusi poskytuje kvalitní soustružnický CNC soustruh CK46 52. Zařízení je vybaveno vestavěnou hlavou šroubu, která dokáže přesně vyfrézovat spirálové drážky vnitřní stěny malého průměru, malé šrouby a různé olejové drážky. Podle skutečných požadavků na zpracování lze výkonnou hlavu a věž flexibilně vybrat, aby se dále rozšířila scéna zpracování a efektivita provozu.

Modelka:CK46/52

Odeslat dotaz

Popis výrobku

Jingfusi je továrna na soustružnický CNC soustruh CK46 52. Níže jsou uvedeny hlavní vlastnosti našeho produktu:

●Integrální odlitek prochází žíháním, dobou vibrací a dalšími procesy stárnutí, aby byla zajištěna dlouhodobá životnost stabilní obrábění a prodloužení životnosti obráběcího stroje.

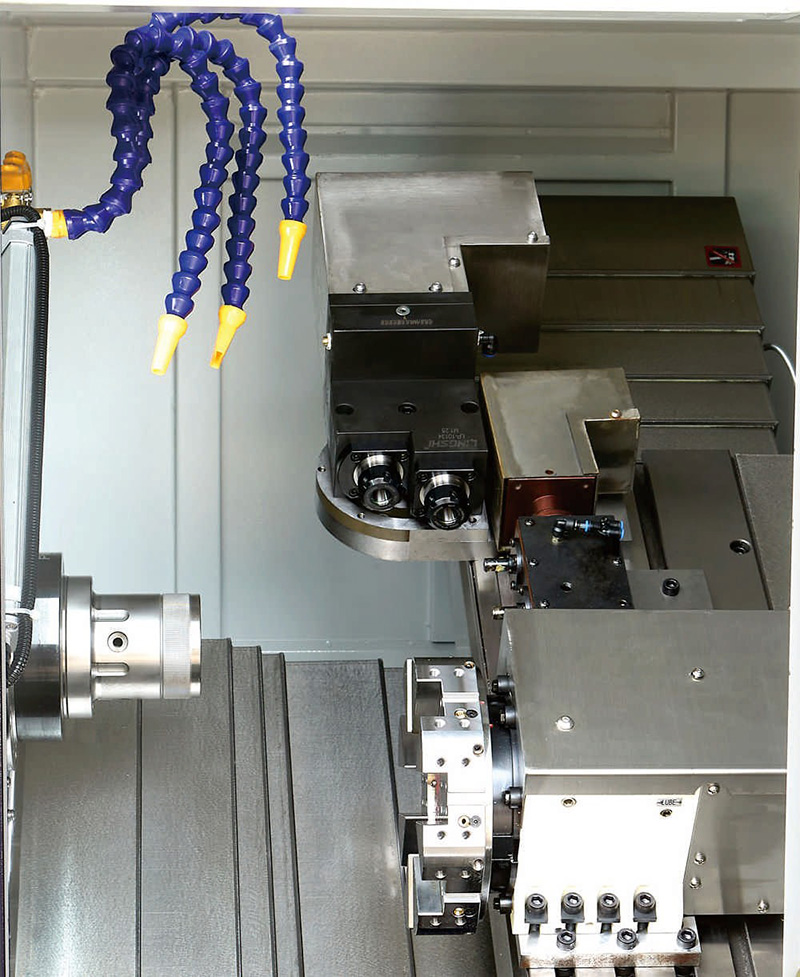

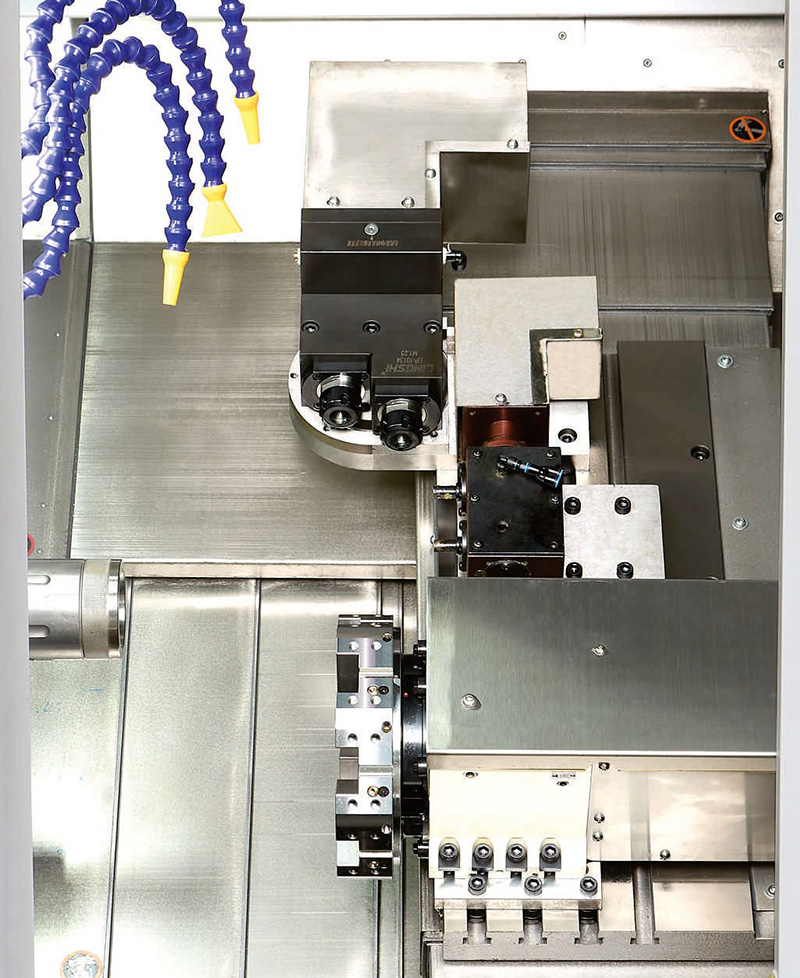

●Je vybaven vnitřní spirálovou výkonovou hlavou, může frézovat spirálové drážky vnitřní stěny o malém průměru, malé hřebíky a olejové drážky. Může být vybaven motorovou hlavou a revolverovou hlavou.
●Zvětšená deska držáku nástroje pro lepší tuhost
●Obrobitelné materiály zahrnují nerezovou ocel, titan alys a uhlíkovou ocel.
●Integrální odlitek prochází žíháním, dobou vibrací a dalšími procesy stárnutí, aby byla zajištěna dlouhodobá životnost stabilní obrábění a prodloužení životnosti obráběcího stroje.

Hlavní specifikace

Model soustruhu		jednotka	CK46	CK52	Remart
Posuv osy X/Z/Y	Maximální průměr otáčení nad postelí	mm	400	400
	Maximální průměr ladění	mm	Q160	Ø160	Disk
	Max. délka soustružení	mm	380	380
Vřeteno	Výška středu vřetena od země	mm	1080	1080
	Volitelné položky	-	A2-5	A2-6
	Průměr vrtání vřetena	mm	Ø56	Q66
	Maximální průměr materiálu tyče	mm	45	051
	Maximální otáčky vřetena	ot./min	4500	4000
	Výkon/točivý moment motoru vřetena	Kw/N.m	7,5 kW/47 N.m	11kw/72N.m
Servo věž	Servo Turet MK-63RSV-8T		Žádný	Žádný	Volitelný
Posuv osy X/Z/Y	Max.rychlá pojezdová rychlost	m/můj	24	24
	Výkonný motor hlavy	Kw/N.m	YASKAWAI 1,3 KW/8,34Nm nebo SYNTEC 1,8KW/11,5Nm	YASKAWAI 1,3 KW/8,34Nm nebo SYNTEC 1,8KW/11,5Nm
	×/osa Z kuličkové šrouby třídy C3	-	32/32	32/32
	Válečkové vodicí lišty osy ×/Z		35/35	35/35
	Účinný pojezd v ose X	mm	1000	1000
	Efektivní pojezd v ose Z	mm	400	400
Specifikace zařízení	Čistá hmotnost stroje	kg	2600	2700
	Celkový výkon stroje	KW	12	15.5
	Stroj D×Š×V	mm	2100×1580×1800	2100×1580×1800

Obráběcí stroj je neustále optimalizován, výše uvedené parametry naleznete ve skutečných datech obráběcího stroje.

Volitelné položky

Položka konfigurace		CK46	52 Ck
Hlavní vřeteno	Mechanické vřeteno	●	●
Hlavní vřeteno	Elektrické vřeteno	o	O
ovladač	ovladač SYNTEC	●	●
Osa posuvu	Yaskawa	●	●
Osa posuvu	SYNTEC	O	O
Upínání	Zatáhněte zpět svorku	●	●
Výkonová hlava	Vnitřní spirálová napájecí hlava	●	●
Výkonová hlava	Boční/koncová čelní elektrická hlava	O	O
spláchnout	8 pracovních stanic	O	O
spláchnout	12 pracovních stanic	O	O
Pomocná zařízení	Zařízení pro sběr dílů	O	O
	Zařízení na krmení	O	O
	Dopravník třísek	O	O
	Volitelná konfigurace O	O	O
	Odlučovač olejové mlhy	O	O
