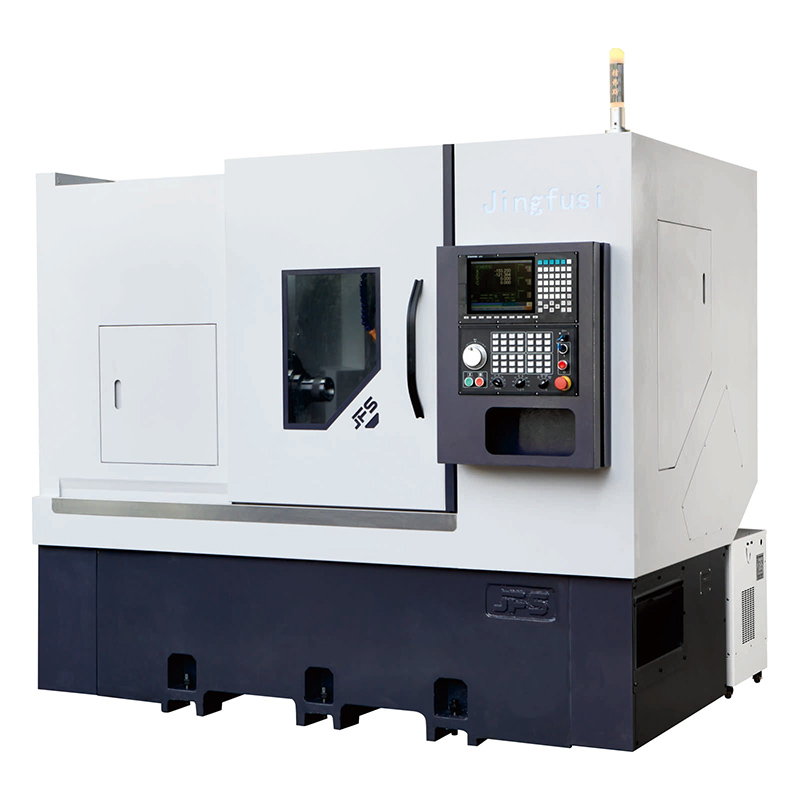

Motorový revolverový CNC soustruh CK52D 76DTYW

Jingfusi je profesionální továrna vyrábějící v Power Turret CNC soustruh CK52D 76DTYW. Tento produkt nabízí stabilní obráběcí výkon a získal pozitivní zpětnou vazbu od mnoha zákazníků. To mu umožňuje výrazně zlepšit efektivitu práce v praktických aplikacích a vytvářet vyšší produktivitu pro zákazníky. Kontaktujte nás prosím.

Modelka:CK52D/76DTYW 8000

Odeslat dotaz

Popis výrobku

Vítejte u nákupu Power Turret CNC soustruhu CK52D 76DTYW z továrny Jingfusi. Společnost Jingfusi se zavázala vyrábět vysoce výkonné a nákladově efektivní obráběcí stroje.

Produktová nadřazenost

Za stejných podmínek konfigurace, struktury odlitku, stárnutí odlitku a přesnosti montáže tento produkt:
Virtuální osa Y je tužší než svislá osa Y;
Virtuální osa Y se snadněji nastavuje zaoblení než vertikální osa Y;
Vertikální pojezd osy Y se snadněji rozšiřuje než virtuální pojezd osy Y;
Vertikální osa Y může získat lepší povrchovou úpravu než virtuální osa Y;
Vertikální osa Y je jednodušší na programování než virtuální osa Y.

Funkce produktu

·Při normálním používání se může 0° výkonná hlava otáčet až 8000 RPM, zatímco 90° výkonná hlava se může otáčet až 6500 RPM při normálním používání.
· Věž využívá bezpřevodový modulový převod, který výrazně snižuje zdroj tepla a zajišťuje přesnost obrábění.
·Může také provádět soustružení a frézování s vysokým leskem a prodlužuje se životnost nástroje.
·Programovatelné ovládání koníku pro tento produkt.
· Má vlastní funkce soustružení a frézování pro obrábění složitých materiálů, jako je nerezová ocel, slitina titanu, uhlíková ocel atd.
·Přijímáme integrovaný design bočního vypouštění třísek a zadního vypouštění třísek, které lze libovolně nainstalovat.
·Ošetření stárnutím celého odlitku může zajistit dlouhodobě stabilní výkon obrábění a životnost stroje.

Hlavní specifikace

Model soustruhu		jednotka	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Posuv osy X/Z/Y	Max.výkyvný průměr nad ložem	mm	Q600	Q600	Q600
	Maximální průměr otáčení	mm	Q230	0230	Q230	Disk
	Max. délka soustružení	mm	430	430	430
Vřeteno	Střed vřetena vysoko od země	mm	1150	1150	1150
	Volitelné položky		A2-6	A2-8	A2-5
	Průměr vrtání vřetena	mm	Q66	Q86	ø56
	Maximální průměr materiálu tyče	mm	051	072	045
	Maximální otáčky vřetena	ot./min	4000	3500	4500
	Výkon/točivý moment motoru vřetena	Kw/N.m	11 kW/72 Nm	15 kW/143 Nm	7,5 kW/47 Nm	Volitelná integrovaná 11kW/60Nm/ Volitelná integrovaná 22kW/170Nm

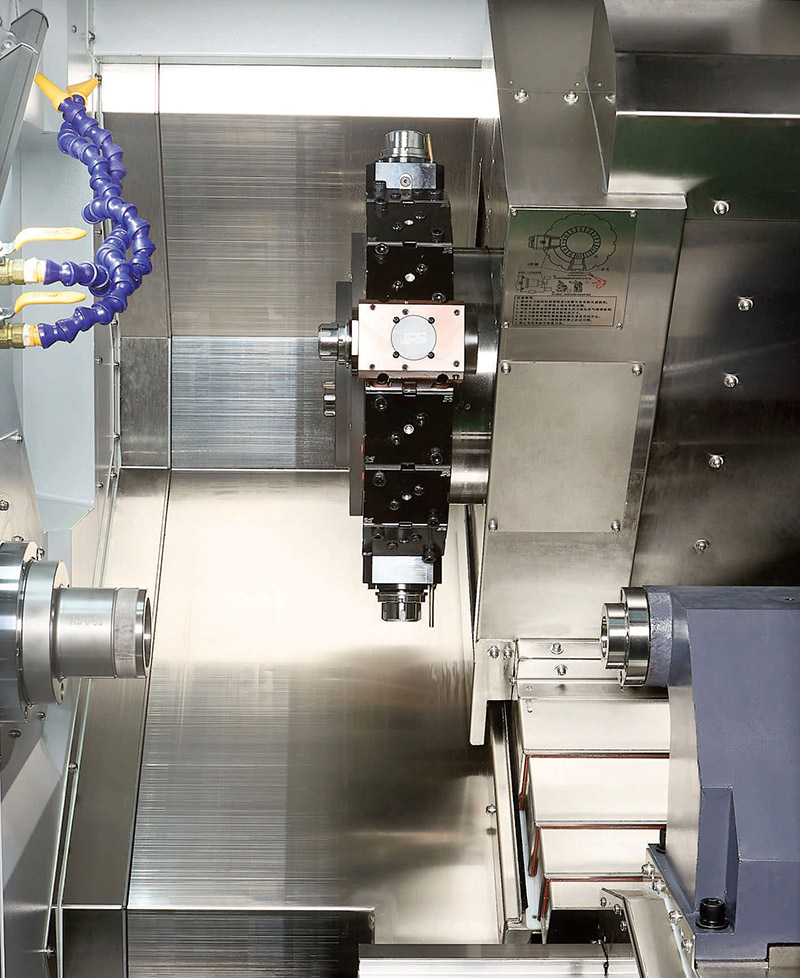

Power Turret	Model motorové věže	-	BMT55-16T	BMT55-16T	BMT55-16T	Vestavěná věž s přímým pohonem JFS
	Výkon/točivý moment motoru věže	Kw/N.m	7,5 kW/22 Nm	7,5KW/22 N.m	7,5KW/22 N.m
	Elektrický revolverový nástroj max.rychlost	r/mm	8000	8000	8000	0° lze provozovat při 8000 ot./min a 90° lze provozovat při 6500 ot./min.
Posuv osy X/Z/Y	Maxfst rychlost pojezdu osy XIZ	m/můj	24	24	24
	Osa Y Max.rychlá rychlost pojezdu	m/můj	15	15	15
	Výkon motoru/točivý moment v ose X/Z/Y	Kw/N.m	YASKWA1,8KW/15Nm nebo SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	1) Стиль індивідуальних коробок для взуття з логотипом?
	Kuličkové šrouby třídy C3 v ose XIZN	-	32/32/40	32/32/40	32/32/40
	X/ZMY-axiální vodicí kladka	-	35/35/35	35/35/35	35/35/35
	Efektivní pojezd v ose X	mm	248	248	248
	Efektivní cestování Zaxis	mm	460	460	460
	Efektivní pojezd osy Y	mm	112(±56)	112(±56)	112(±56)
	spindfe končí skrz	mm	30	30	30	2777 Carlin
Tali dagu yang dapat disesuaikan menjaga topi tetap di tempatnya, ideal untuk pengaturan di pantai atau di tepi kolam renang.	BMT65 Power Turbo	mm	450	450	450
	Kuželový otvor vyhazovače	MK	Mohs 5#	Morse 5#	Morse 5#
Specifikace zařízení	Čistá hmotnost stroje	kg	4100	4200	4000
	Celkový výkon stroje	KW	24.5	28.5	21
	Stroj D×Š×V	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

Obráběcí stroj je neustále optimalizován, výše uvedené parametry naleznete ve skutečných datech obráběcího stroje.

Volitelné položky

Položka konfigurace		CK52DTYW	CK76DTYW	CK46DTYW
Hlavní vřeteno	Mechanické vřeteno	●	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O	O
ovladač	ovladač SYNTEC	●	●	●
Osa posuvu	Yaskawa	●	●	●
Osa posuvu	SYNTEC	O	O	O
spláchnout	BMT55 Power Turbo	●	●	●
spláchnout	BMT65 Power Turbo	二	O	O
Tali dagu yang dapat disesuaikan menjaga topi tetap di tempatnya, ideal untuk pengaturan di pantai atau di tepi kolam renang.	Po 5#	O	O	O
Upínání	Zatáhněte zpět svorku	●	●	●
Upínání	Chucku	O	O	O
Pomocné zařízení	Zařízení pro sběr dílů	O	O	O
	Zařízení na krmení	O	O	O
	Dopravník třísek	O	O	O
	Volitelná konfigurace O	O	O	O
	Odlučovač olejové mlhy	O	O	O
