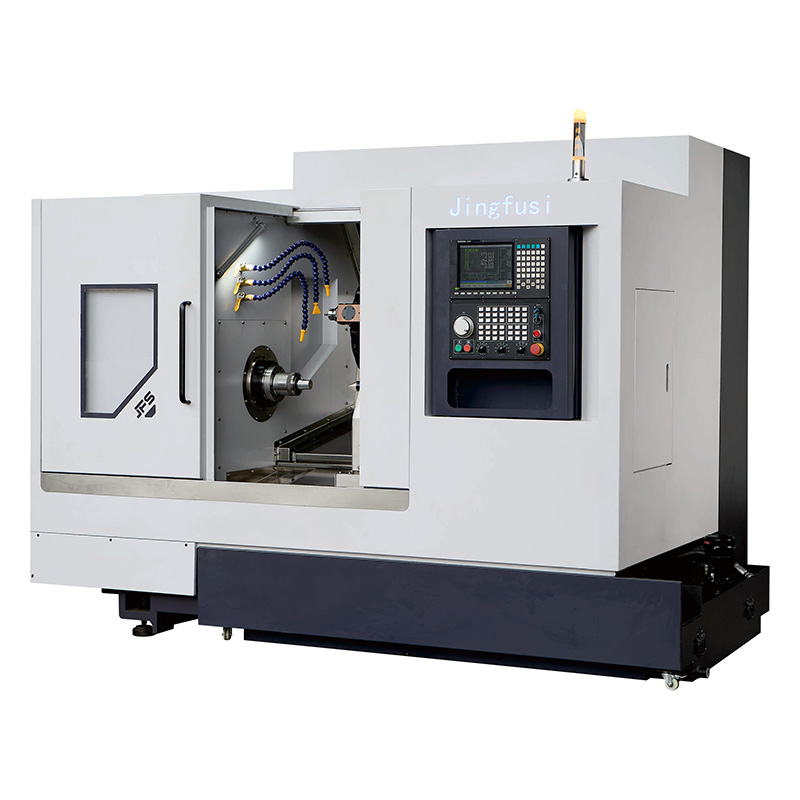

Motorový revolverový CNC soustruh CK52 76DTW

Náš motorový revolverový CNC soustruh CK46 52DTY z továrny Jingfusi je na trhu velmi oblíbený. Stroj integruje funkce frézování a soustružení a dokáže flexibilně zpracovávat složité materiály, jako je nerezová ocel, slitina titanu, uhlíková ocel atd. Vítejte v továrním zobrazení a objednávce!

Modelka:CK52/76DTW

Odeslat dotaz

Popis výrobku

Odolný CNC soustruh Power Turret CK52 76DTW Jingfusi je vybaven duální vysoce výkonnou výkonovou hlavou, 0° výkonovou hlavou za normálních podmínek až 8000 RPM, 90° výkonovou hlavou až 6500 RPM, efektivní přizpůsobení potřebám obrábění. Držák nástroje využívá konstrukci bezpřevodového modulu, aby se eliminoval vliv zdroje tepla a zajistila se stabilní přesnost obrábění.

Za předpokladu konzistentní konfigurace, struktury odlitku, ošetření stárnutím a přesnosti montáže mají virtuální osa Y a vertikální osa Y své vlastní výhody: tuhost virtuální osy Y je vyšší, nastavení zaoblení je pohodlnější; vertikální zdvih osy Y se snadno rozšiřuje, obrábění povrchu je lepší, programovací operace je jednodušší.

Systém odstraňování třísek využívá boční a zadní integrovaný design, flexibilní režim instalace a přizpůsobuje se různým uspořádáním dílen. Kromě toho je celý strojní odlitek žíhán, vibračním stárnutím a dalším vícekanálovým procesním zpracováním zajištěn dlouhodobý stabilní provoz zařízení a efektivně prodloužena životnost.

Hlavní specifikace

Model soustruhu		jednotka	CK52DTW interpolace Y	CK76DTW Interpolace Y	Remart
Posuv osy X/Z/Y	Max.výkyvný průměr nad ložem	mm	ø700	Q700
	Maximální průměr otáčení	mm	0300	Ø300	Disk
	Max. délka soustružení	mm	480	480
	vřetenové hydraulické sklíčidlo	v	8"	10"
Vřeteno	středová výška vřetena od země	mm	1050	1050
	Volitelné položky	-	A2-6	A2-8
	Průměr vrtání vřetena	mm	O66	Q86
	Maximální průměr materiálu tyče	mm	051	072
	Maximální otáčky vřetena	ot./min	4000	2000
	Výkon/točivý moment motoru vřetena	Kw/N.m	22 kW/170 N.m	22 kW/170 N.m
	Model motorové věže	-	BMT55-16T	BMT55-16T
Power Turret	Maximální rychlost / výkon motoru Turet	Kw/N.m	7,5Kw/22N.mor 11KW/42Nm	7,5KW/22N.mor 11KW/42Nm
Power Turret	Elektrický revolverový nástroj max.rychlost	r/mm	8000 nebo 6000	8000 nebo 6000
Posuv osy X/Z/Y	Válečkové vodicí lišty v ose X/Z/Y	m/můj	24	24
	Výkon/točivý moment motoru v ose X/ZY	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm
	Kuličkové šrouby třídy C3 v ose XZY	-	32/40/40	32/40/40
	Válečkové vodicí lišty v ose X/Z/Y	-	35/45/45	35/45/45
	Xaxisefektivní cestování	mm	500	500
	Efektivní pojezd v ose Z	mm	530	530
	Interpolace Efektivní posuv osy Y	mm	+48,-52	+48,-52
	Středem vřetena prochází interpolační osa Y s 90° výkonem	mm	6”	6”
Tali dagu yang dapat disesuaikan menjaga topi tetap di tempatnya, ideal untuk pengaturan di pantai atau di tepi kolam renang.	BMT65 Power Turbo	mm	500	500
	Kuželový otvor vyhazovacího kolíku	MK	Po 5#	Po 5#
Specifikace zařízení	Čistá hmotnost stroje	kg	5000	5100
	Celkový výkon stroje	KW	34	37
	Stroj D×Š×V	mm	2600×2050×2040	2600 × 2050 × 2040

Obráběcí stroj je neustále optimalizován, výše uvedené parametry naleznete ve skutečných datech obráběcího stroje.

Volitelné položky

Položka konfigurace		Virtuální osa Y CK52DTW	CK76DTW virtuální Y
Hlavní vřeteno	Mechanické vřeteno	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O
ovladač	ovladač SYNTEC	●	●
Osa posuvu	Yaskawa	●	●
Osa posuvu	SYNTEC	O	O
Turrett	Výkonová věž BMT55	●	●
Turrett	Výkonová věž BMT65	一	O
Tali dagu yang dapat disesuaikan menjaga topi tetap di tempatnya, ideal untuk pengaturan di pantai atau di tepi kolam renang.	Po 5#	O	O
Upínání	Zatáhněte zpět svorku	●	●
Upínání	Chucku	O	O
Pomocná zařízení	Zařízení pro sběr dílů	O	O
	Zařízení na krmení	O	O
	Dopravník třísek	O	O
	Volitelná konfigurace O	O	O
	Odlučovač olejové mlhy	O	O
