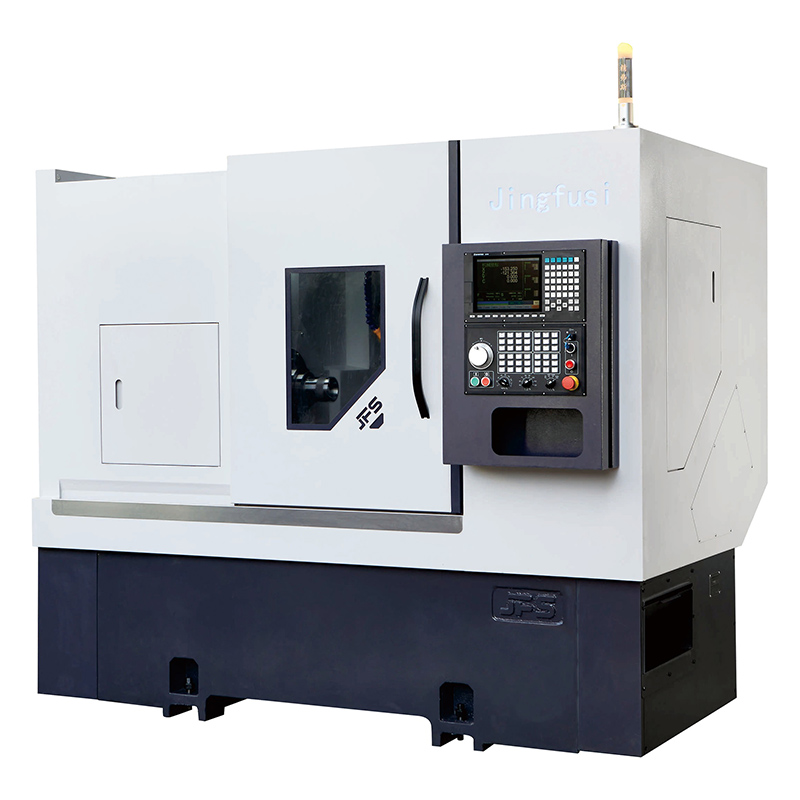

Motorový revolverový CNC soustruh CK46 52DTY

Náš motorový revolverový CNC soustruh CK46 52DTY z továrny Jingfusi se vyznačuje dvěma výkonnými hlavami a vysokorychlostním převodem bez převodů pro stabilní obrábění, flexibilním dvoucestným odstraňováním třísek a dlouhou životností stroje. Pro více informací nás prosím kontaktujte.

Modelka:CK46/52DTY

Odeslat dotaz

Popis výrobku

Jingfusi jako výrobce poskytuje vysoce kvalitní revolverový CNC soustruh CK46 52DTY.

Funkce produktu

Za předpokladu zcela konzistentní konfigurace, struktury odlévání, ošetření stárnutím a přesnosti montáže mají virtuální osa Y a vertikální osa Y své výhody: virtuální osa Y je pevnější a nastavení kruhovitosti je pohodlnější; vertikální osa Y je flexibilnější v prodloužení zdvihu a také lepší je povrchová úprava obrobeného obrobku. Operace programování je zároveň jednodušší než u virtuální osy Y.

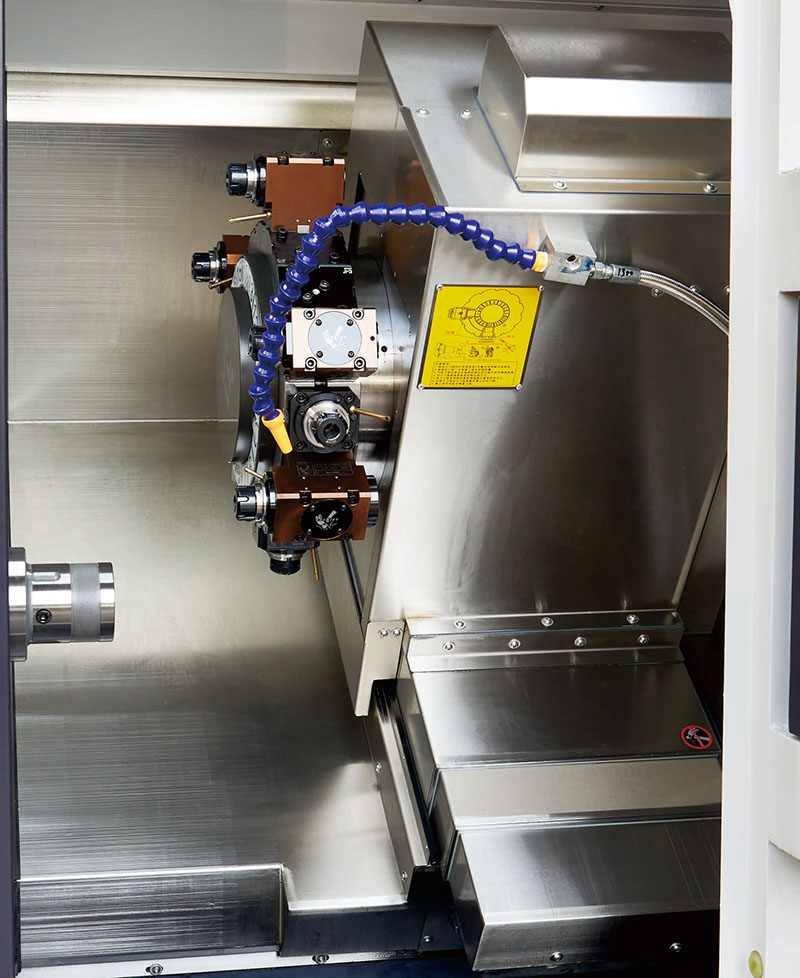

Kromě toho má zařízení také tyto praktické přednosti: 0° výkonová hlava může dosáhnout stabilního provozu 8000 RPM, 90° výkonová hlava jmenovité pracovní rychlosti 6500 RPM; držák nástroje využívá konstrukci převodového modulu bez převodovky, která eliminuje vliv zdroje tepla z kořene, což může účinně zaručit přesnost obrábění; jsou integrovány funkce frézování a soustružení, které mohou snadno splnit požadavky na obrábění složitých materiálů, jako je nerezová ocel, slitina titanu a uhlíková ocel; Systém odstraňování třísek využívá integrovaný design boční + zadní, flexibilní režim instalace, lze libovolně vybrat podle skutečných pracovních podmínek.

Kromě toho jsou celé odlitky stroje podrobeny žíhání, vibračnímu stárnutí a dalším procesům zpracování vícekanálovým stárnutím, které mohou zajistit nejen stabilitu v dlouhodobém procesu zpracování, ale také efektivně prodloužit životnost zařízení.

Hlavní specifikace

Model soustruhu		jednotka	CK52DTYW-500	CK76DTYW-500	Remart
Posuv osy X/Z/Y	Maximální průměr otáčení nad postelí	mm	0700	Ø700
	Maximální průměr otáčení	mm	0230	Ø230
	Max. délka soustružení	mm	500	500
Vřeteno	vřetenové hydraulické sklíčidlo	v	8"	10"
	Výška středu vřetena od země	mm	1150	1150
	Volitelné položky		A2-6	A2-8
	Průměr vrtání vřetena	mm	Q66	086
	Maximální průměr tyče	mm	Ø51	072
	Maximální otáčky vřetena	ot./min	4000	2000
	Výkon/točivý moment motoru vřetena	Kw/N.m	11kw/72N.m	15Kw/143N.m	Volitelná integrovaná 11kW/60Nm/ Volitelná integrovaná 22kW/170Nm
Power Turret	Model motorové věže	-	BMT55-16T nebo BMT55-12T	BMT55-16T nebo BMT55-12T	Tchajwanská věž se servomotorem GPM, dříve německá značka SAUTER.
	Výkon/točivý moment motoru věže	Kw/N.m	5,7Kw/18N.m nebo 3,1KW/15Nm	5,7Kw/18N.m nebo 3,1KW/15Nm
	Výkon tolmax rychlost	r/mm	5000	5000	° lze provozovat při 8000 ot./min a 90° lze provozovat při 6500 ot./min.
Posuv osy X/Z/Y	×osa Z Max.rychlá rychlost otáčení	m/můj	24	24
	Yaxis Max.rychlá pojezdová rychlost	m/můj	15	15
	Výkon motoru/točivý moment v ose X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm nebo SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm nebo SYMTEC 3,1KW/15Nm
	Kuličkové šrouby XZY-xis třídy C3	-	40/40/40	40/40/40
	Vodicí lišty osy XZY	-	35/45/35	35/45/35
	Xaxis efektivní cestování	mm	250	250
	Efektivní pojezd v ose Z	mm	500	500
	Efektivní pojezd osy Y	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Na základě 70 středového držáku vysoce výkonného nářadí
Tali dagu yang dapat disesuaikan menjaga topi tetap di tempatnya, ideal untuk pengaturan di pantai atau di tepi kolam renang.	BMT65 Power Turbo	mm	520	520	naprogramovaný koník
	Kuželový otvor vyhazovacího kolíku	MK	Po 5#	Po 5#
Specifikace zařízení	Čistá hmotnost stroje	kg	4500	4600
	Celkový výkon stroje	KW	26	30
	Stroj D×Š×V	mm	2500×1680×1900	2500×1680×1900

Obráběcí stroj je neustále optimalizován; výše uvedené parametry najdete ve skutečných datech obráběcího stroje.

Volitelné položky

Položka konfigurace		CK52DTYW-500	CK76DTYW-500
Hlavní vřeteno	Mechanické vřeteno	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O
ovladač	ovladač SYNTEC	●	●
ovladač	ovladač FANUC	O	O
Osa posuvu	Yaskawa	●	●
Osa posuvu	SYNTEC	O	O
spláchnout	Výkonová věž BMT55	●	●
spláchnout	Výkonová věž BMT55	一	O
Tali dagu yang dapat disesuaikan menjaga topi tetap di tempatnya, ideal untuk pengaturan di pantai atau di tepi kolam renang.	Morse#5	O	O
Upínání	Zatáhněte zpět svorku	●	●
Upínání	Chucku	O	O
Pomocná zařízení	Zařízení pro sběr dílů	O	O
	Zařízení na krmení	O	O
	Dopravník třísek	O	O
	Volitelná konfigurace O	O	O
	Odlučovač olejové mlhy	O	O
