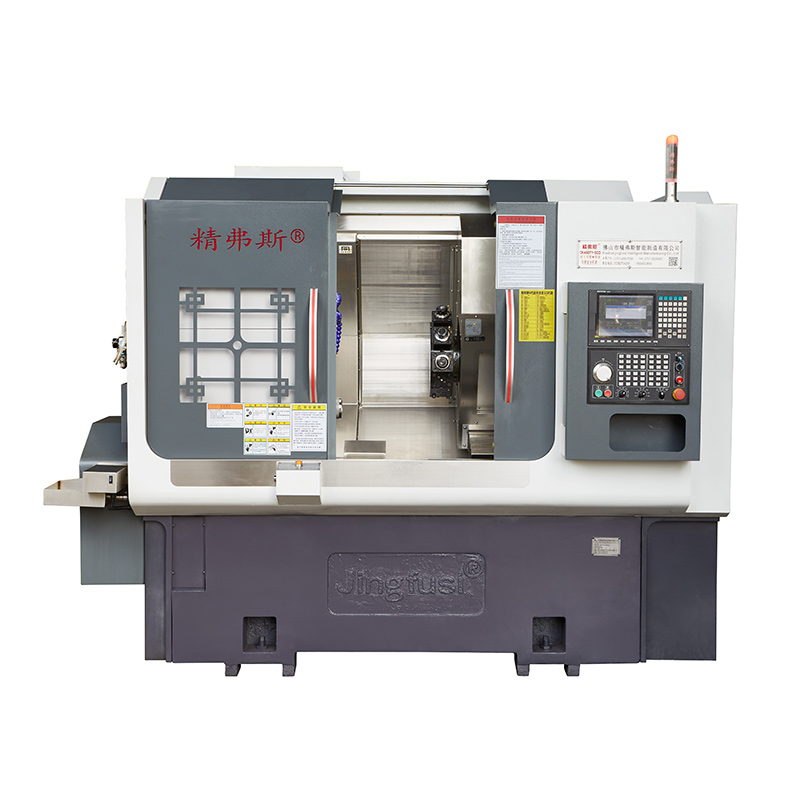

Multi-tasking otáčení a frézování CNC stroje

Představení více úkolů otáčení a frézování CNC stroje-perfektní řešení pro obráběcí komponenty s vysokou přesností a účinností. Tato centra pro otáčení a frézování CNC jsou vytvořeny tak, aby zvládla jak operace otáčení, tak frézování, což z něj činí všestranný doplněk do jakéhokoli obchodu CNC.

Modelka:CK46DTY

Odeslat dotaz

Popis výrobku

Jednou z klíčových rysů tohoto soustruhu CNC multitaskingu je jeho schopnost provádět více operací na jednom obrobku, což výrazně zkracuje dobu nastavení a zvyšuje produktivitu. Jeho pokročilý systém CNC zajišťuje pokaždé konzistentní a přesné výsledky, což z něj činí ideální volbu pro výrobu s vysokým objemem.

Multi-tasking otáčení a frézování CNC stroje je schopen manipulovat s širokou škálou materiálů, od plastů po kovy a vše mezi tím. Jeho robustní konstrukce zajišťuje výjimečnou trvanlivost a dlouhodobý výkon, zatímco jeho ergonomický design usnadňuje provoz a údržbu.

Tento stroj na Mill Mill Mill CNC přichází s řadou standardních a volitelných funkcí, které vyhovují vašim konkrétním potřebám obrábění. Jeho výkonné nástroje vřetena a pokročilé řezné nástroje dodávají výjimečnou rychlost a přesnost, zatímco jeho automatický měnič nástrojů umožňuje rychlé a snadné změny nástroje bez přerušení procesu obrábění.

Ať už se obrátíte na komplexní komponenty pro Aerospace, Defence, Automotive nebo jakékoli jiné odvětví, je perfektní volbou středového stroje CNC pro více úkolů. Díky svému vynikajícímu výkonu, všestrannosti a spolehlivosti tento stroj určitě překročí vaše očekávání a pomůže vám posunout vaše možnosti obrábění na další úroveň.

Stručně řečeno, multi-tasking otáčení a frézování CNC stroje je přírůstkem do jakéhokoli obchodu CNC měnící se. Nabízí bezkonkurenční výkon, přesnost a efektivitu, což z něj činí perfektní řešení pro všechny vaše potřeby obrábění. Nenechte si ujít příležitost postoupit své podnikání na další úroveň-investovat do 5 osy Multi-tasking CNC počítače ještě dnes!

Schéma cestování strojů

Automatic Turret Turning and Milling Machine

Podrobnosti o produktu

Seznam parametrů

položka	Model soustruhu	jednotka	CK52DTY	Ck76dty	CK46DTY
Rozsah zpracování	Maximální průměr rotace vřetena	mm	Ø 700
	Maximální délka vnějšího kruhu otáčení	mm	520
	Maximální průměr tyče	mm	Ø 55	Ø 72	Ø 45
Hlavní osa	Maximální rychlost vřetena	r/min	4200 (nastavení 3500)	3200 (nastavení 2000)	6000 (sada 4500)
	Typ vřetenového typu		A2 - 6	A2 -8	A2 - 5
	Průměr vřetena	mm	Ø 66	Ø 86	Ø 56
krmivo	X/z/y osa maximální tah	mm	260/500/± 60
	90 ° Power Head procházející středem vřetena	mm	30
	Maximální rychlý pohyb osy x/z/y	m/my	24 (Nastavení 16)/ 24 (Nastavení 16)/ 14 (Nastavení 8)
	Šroubová tyč x/z/y	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Model Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	Je	ER32
	Opravená velikost držáku nástrojů	mm	25x25
	Průměr držáku držáku	mm	Ø32
Elektrické stroje	Hlavní motor/točivý moment	KW / NM	11 kW/hodnoceno 72nm	15 kW/hodnoceno 98nm	7,5 kW/hodnoceno 47nm
	X/Z/Y Osa Motor Power/Točivý moment	KW / NM	Yaskawa 2,9 kW /18,6nm，optional New Generation3.1 KW /15nm
	Napájecí/točivý moment motoru hlavy věže	KW / NM	Nová generace 3.1 kW/15nm
	Maximální rychlost motoru věže	r/min	6000 (nastavení 4000), běžná rychlost <4000
	Power Motor Power Power/Točivý moment	KW / NM	3,1 kW/15nm
	Výkon/točivý moment přístroje pro výměnu motoru	KW / NM	Nová generace1.0 kW /3,1nm
Tailstock	Tailstock zdvih	mm	520
	Maximální hydraulický tah ocasu	mm	100
	Tailstock Top Needle Cone Hole Hot	Mk	Mohs 5#
	Maximální vzdálenost mezi špičkou a Chuckem	mm	690
ostatní	Brzdové zařízení pro umístění vřetena		Hydraulické, volitelné programovatelné
	Sklon postele	°	30 ° nebo 15 °
	Délka stroje Délka x šířka x výška x	mm	2500x1680x1900
	Celková hmotnost celého stroje	Kg	5000 kg
	Celková síla	KW	20
	Průměrná spotřeba energie	KW / H.	3

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus ：
Hlavní testovací položka	Schematický diagram	Metoda detekce	Tovární standard


Radiální rytmus vřetena		Detekujte házení vnějšího kužele	0.0035


Opakujte pozici osy x		Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opakujte pozici osy z		Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opace osy y		Detekujte opakované umístění na ose y. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.004


Osa C Opakovaná poloha		Zjistěte přemístění pevného bodu osy C, Poznámka: Nejprve předvídejte asi 50krát, aby se chyba vyrovnal studeného motoru a horkého motoru, a poté detekujte opakované polohování	20 oblouků sekund


Rotační poloha osy C		Zjistěte přesnost ose C náhodné polohy, POZNÁMKA: Nejprve předvídejte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté zkontrolujte opakovaná nastavení	72 obloukových sekund


Power Head Unlamping Beat		Cone porazil	0.015

Power Head Unlamping Beat		Upínání bití	0.01

Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
