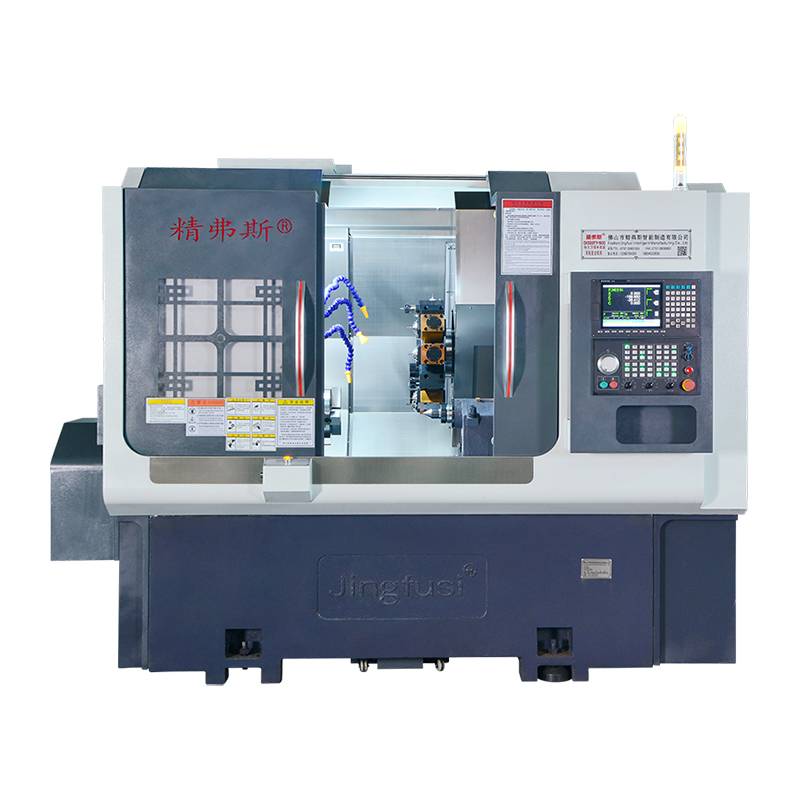

Vysoce přesný revolverový soustružnický a frézovací stroj

Jako profesionální výrobce bychom vám rádi poskytli vysoce kvalitní vysoce přesný soustružnický a frézovací stroj Jingfusi®. A my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Modelka:CK76DTY

Odeslat dotaz

Popis výrobku

Přesnost je klíčová, pokud jde o soustružení a frézování, a náš stroj vám tuto přesnost poskytuje. Díky pevné a odolné konstrukci má tento stroj schopnosti zvládnout přesné obráběcí práce s vysoce kvalitním výstupem.

Konstrukce revolverové hlavy Jingfusi® tohoto stroje umožňuje rychlou a snadnou výměnu nástrojů, díky čemuž je ideální pro různé obráběcí práce. S výkonným frézovacím vřetenem a funkcí soustružení budete mít možnost vytvářet složité díly, rychle a přesně.

Náš vysoce přesný revolverový soustružnický a frézovací stroj je navržen tak, aby zjednodušil proces obrábění a maximalizoval efektivitu. Díky vysokorychlostnímu zpracování a multifunkčnosti poskytuje všestrannost pro řešení různých úkolů a aplikací.

Náš stroj je nejen přesný, ale je také vyroben tak, aby vydržel. Díky odolnému a robustnímu rámu si tento stroj poradí s širokou škálou materiálů a aplikací, což zajišťuje optimální produktivitu a odbornost.

Intuitivní rozhraní tohoto stroje navíc usnadňuje jeho použití, a to i pro začátečníky v obrábění. Ovládací prvky jsou navrženy pro uživatelskou přívětivost a umožňují vám snadno programovat a provádět obráběcí úlohy, které máte k dispozici.

Náš vysoce přesný revolverový soustružnický a frézovací stroj předčí očekávání, pokud jde o odolnost, účinnost a přesnost. Díky svým výkonným schopnostem, robustní konstrukci a snadno použitelnému rozhraní je ideálním řešením pro vaše potřeby precizního soustružení a frézování.

Schéma cesty stroje Jingfusi®

Detaily produktu

Seznam parametrů

položka	Model soustruhu	jednotka	CK52DTY	CK76DTY	CK46DTY
Rozsah zpracování	Maximální průměr otáčení vřetena	mm	Ø 700
	Maximální délka vnějšího kruhu otáčení	mm	520
	Maximální průměr tyče	mm	Ø 55	Ø 72	Ø 45
hlavní osa	Maximální otáčky vřetena	ot./min	4200 (nastavení 3500)	3200 (nastavení 2000)	6000 (sada 4500)
	Typ hlavy vřetena		A2 - 6	A2-8	A2 - 5
	Průměr průchozího otvoru vřetena	mm	Ø 66	Ø 86	Ø 56
krmit	Maximální zdvih osy X/Z/Y	mm	260/500/±60
	90° výkonová hlava procházející středem vřetena	mm	30
	Maximálně rychlý pohyb osy X/Z/Y	m/min	24(nastavení 16)/ 24(nastavení 16)/14(nastavení 8)
	Šroubová tyč osy X/Z/Y	mm	40
	Válečková dráha osy X/Z/Y	mm	35/45/35
Výkonová věž	Model elektrické věže (motorová věž)	BMT	BMT55
	Pohonná kleština hlavy	JE	ER32
	Pevná velikost držáku nástroje	mm	25X25
	Průměr stopky držáku otvoru	mm	Ø32
elektrické stroje	Výkon/točivý moment hlavního motoru	KW/Nm	11 kW/jmenovitý 72 Nm	15 kW/jmenovitý 98 Nm	7,5 kW/jmenovitý 47 Nm
	Výkon/točivý moment motoru osy X/Z/Y	KW/Nm	yaskawa 2,9 kW / 18,6 Nm, volitelná nová generace 3,1 kW / 15 Nm
	Výkon/točivý moment motoru výkonové hlavy věže	KW/Nm	Nová generace 3,1 KW/15NM
	Maximální rychlost hnacího motoru věže	ot./min	6000 (nastavení 4000) ,Běžná rychlost≤4000
	Výkon motoru výkonové hlavy/točivý moment	KW/Nm	3,1 kW/15NM
	Výkon/točivý moment motoru pro výměnu nástrojů revolverové hlavy	KW/Nm	Nová generace 1,0 KW /3,1NM
Koník	Zdvih koníka	mm	520
	Maximální hydraulický zdvih koníku	mm	100
	Vrchní kužel otvoru jehly koníku kužel	MK	mohs 5#
	Maximální vzdálenost mezi hrotem a sklíčidlem	mm	690
jiný	Brzda polohování vřetena		Hydraulické, volitelně programovatelné
	Sklon postele	°	30° nebo 15°
	Délka obráběcího stroje X šířka X výška	mm	2500X1680X1900
	Celková hmotnost celého stroje	KG	5000 kg
	Celkový výkon	kw	20
	Průměrná spotřeba energie	kw/h	3

Přesnost obráběcího stroje

Přesnost stroje, standard Jingfusova faktoru ：
Hlavní testovací předmět	Schematický diagram	Metoda detekce	Tovární standard


Radiální úder vřetena		Zjistit házení vnějšího kužele	0.0035


Opakování polohy osy X		Detekce opakovaného umístění osy X. Poznámka: Nejprve předpovězte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté detekujte opakované polohování.	0.003


Opakování polohy osy Z		Detekce opakovaného polohování na ose Z. Poznámka: Nejprve předpovězte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté detekujte opakované polohování.	0.003


Poloha opakování osy Y		Detekce opakovaného polohování na ose Y. Poznámka: Nejprve předpovězte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté detekujte opakované polohování.	0.004


Poloha opakování osy C		Zjistěte přemístění pevného bodu osy C, poznámka: nejprve předpovězte asi 50krát, abyste vyrovnali chybu studeného motoru a horkého motoru, a poté detekujte opakované umístění	20 obloukových sekund


Poloha osy C otočná		Zjistěte přesnost náhodné polohy osy C, poznámka: nejprve předpovězte asi 50krát, abyste vyrovnali chybu studeného motoru a horkého motoru, a poté zkontrolujte opakovaná nastavení	72 obloukových sekund


Silový upínací úder hlavy		Kuželový úder	0.015

Silový upínací úder hlavy		Upínací bití	0.01

Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy X/Z/Y, bude to stanoveno při sepsání smlouvy. Zákazník musí tuto položku otestovat současně s prvotním přijetím Jingfusi Factory.
