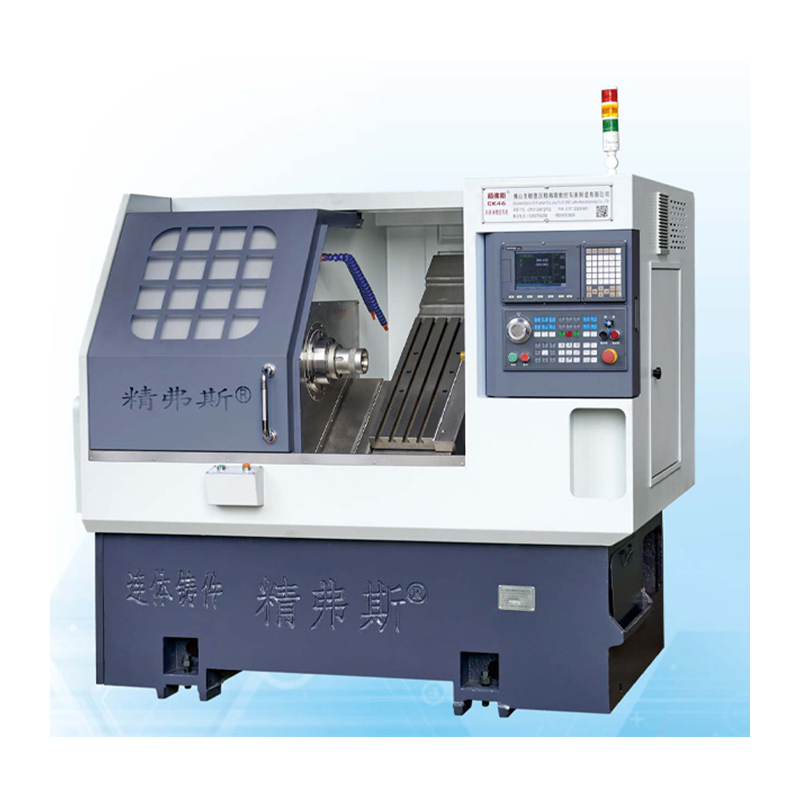

Nakloněná šikmá postel otáčení stroje CNC soustruhu

Otočný stroj CNC soustruhu CK46 nakloněných šikmým postelí je zlepšením a upgrade Jingfusi® původního základu. Na základě zdědění vysokého výkonu zpracování a snadného provozu původního modelu byl vyvinut s plně uzavřeným nakloněným designem postele a větším provozním prostorem, vyšší rychlostí zpracování a přesným nástroji CNC strojů, které se snáze upravují a udržují.

Modelka:CK46

Odeslat dotaz

Popis výrobku

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Funkce soustruhu CNC Jingfusi® Slant Bed CNC:

Optimální design:Tento nakloněný šikmý stroj na stroj na spojinu CNC má 35 stupňový design postele, který poskytuje zvýšenou rigiditu a stabilitu pro přesné obrábění.

Efektivní zpracování čipů:Stroj nabízí značnou kapacitu předávání čipu, což zákazníkům umožňuje vybrat flexibilitu a buď odstranění předních nebo zadních čipů, což zajišťuje pohodlí v procesu obrábění.

Šroub PrE-nakreslení:Tento soustruh, který zahrnuje strukturu předstihování šroubu, optimalizuje přesnost a spolehlivost obrábění.

Post nástroje typu gang:Tento soustruh, vybavený postu gangů typu nástroje, podporuje použití více nástrojů pro zvýšenou účinnost a všestrannost v různých obráběcích operacích.

Podrobnosti o produktu

Inclined Slant bed Turning CNC Lathe Machine

Seznam parametrů

projekt		jednotka	CK46	CK52	CK76
Maximální délka otáčení		mm	350
Maximální průměr otáčení na posteli		mm	Ø 500
Maximální průměr otáčení na skateboardu		mm	Ø 160
Sklon postele		°	35 °
Efektivní cestování osy x/z		mm	Průměr 1000/400
Specifikace šroubu osy x/z		mm	32
Specifikace kolejnice X/Z Specifikace		mm	35
Power motor x/z osy		KW	1.3
Maximální rychlý pohyb osy x/z		m/my	24
Délka stroje Délka x šířka x výška x		mm	2100x1580x1800
Celková hmotnost celého stroje		Kg	2600
Číslo nože		opravit	8
Velikost čtvercového nože		mm	20x20
Velikost řezačky kulatého		mm	Ø20
Celková síla		KW	13	13	16
Průměrná spotřeba energie		KW / H.	2	2	2.5
Hlavní šachta	Forma obličeje vřetena		A2-5	A2-6	A2 -8


	Maximální rychlost vřetena	r/min	6000 (nastaveno na 4500)	4200 (nastaveno na 3500)	3200 (nastaveno na 2500)
	Power vřetenového motoru	KW	7.5	7.5	11
	Hodnocený točivý moment motoru vřetena	Nm	47,8nm	47,8nm	72nm
	Průměr maximálního průchodu tyče	mm	Ø 45	Ø 51	Ø 75

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus ：
Hlavní testovací položka	Schematický diagram	Metoda detekce	Tovární standard


Radiální rytmus vřetena,		Detekujte házení vnějšího kužele	0.0025


Opakujte pozici osy x		Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.0025


Opakujte pozici osy z		Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.0025


Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
