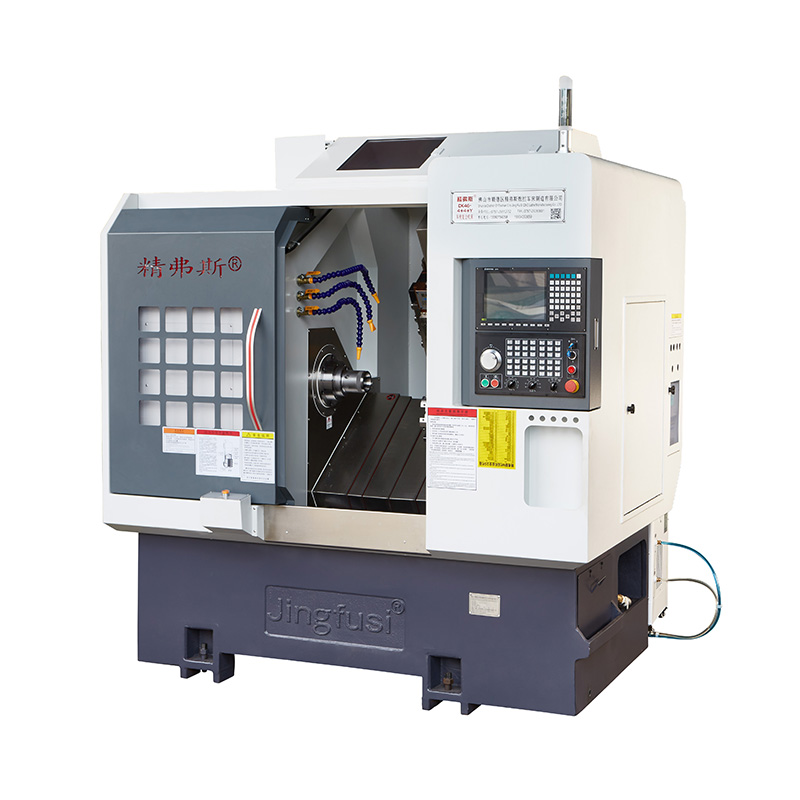

CNC otočení mleté složené obráběcí centrum

CNC otočné frézovací složené obráběcí centrum je ideální pro výrobu složitých a vysoce přesných rotačních komponent. Umožňuje dokončení většiny, ne -li všechny, obráběcích operací v jednom nastavení. To nejen zaručuje přesnost, ale také zvyšuje produktivitu a efektivitu nákladů.

Modelka:CK46-4+4+Y

Odeslat dotaz

Popis výrobku

Charakteristiky CNC otáčení mrécí složeného obráběcího centra:

Minimalizované upínání: Snižuje potřebu více operací upínání a zvyšuje účinnost i přesnost.

Rychlé změny nástroje: Podporuje vysokorychlostní změny nástroje a zjednodušuje uspořádání nástrojů pro pohodlnější obrábění.

Komplexní obrábění: Nabízí řadu funkcí pro usnadnění kompozitního zpracování koncových ploch a stran, což umožňuje všestranné možnosti obrábění.

Schéma cestování strojů

CNC Turning Milling Compound Machining Center

Podrobnosti o produktu

Seznam parametrů

položka	Model soustruhu	jednotka	CK46-4+4+Y.	CK52-4+4+Y.
Rozsah zpracování	Houpat se přes postel	mm	Ø 500
	Maximální délka vnějšího kruhu otáčení	mm	320
	Maximální průměr tyče	mm	Ø 45	Ø 51 ~ 55
Hlavní osa	Typ vřetenového typu		A2-5	A2-6

	Průměr vřetena	mm	Ø 56	Ø 66
	Maximální rychlost vřetena	r/min	6000 (nastaveno na 4500)	4500 (nastaveno na 3500)
krmivo	Efektivní cestování osy x/z/y	mm	800/470/260

	Maximální rychlý pohyb osy x/z/y	m/my	24 (Nastavení 18)/24 (Nastavení 18)/15 (Nastavení 8)
	Šroubová tyč x/z/y	mm	32/32/25
	X/Z/Y Axis Rail	mm	35/35/25
Věž nože	Osm věže o stanici	PCS	8 stanic, může být vybaveno držáky nástrojů s dvojitým otvorem, volitelnými s 12 stanicemi
Power Head	Formulář pro držení nástroje Power Head		ER25


	Nástroj Power Head	PCS	Osa Z 4+x-osa 4, s nainstalovanými 4 dalšími pevnými držáky nástrojů
	Maximální rychlost napájecí hlavy	r/min	6000 (nastaveno na 4000), lze běžně používat ke zpracování produktů ze 4000
	Vzdálenost mezi hřídelí a hřídele hlavy	mm	65
Elektrické stroje	Hlavní motor/točivý moment	KW / NM	Nová generace 7,5 kW, 47,75nm. Ocelové díly s kapacitou zpracování více než 80 mohou být volitelně vybaveny 11 kW, 70,03nm

	X/Z/Y Osa Motor Power/Točivý moment	KW / NM	1,3 kw/8,39nm
	X/Z Power Head Motor Power/Točivý moment	KW / NM	1,7 kW/8nm
	Maximální rychlost motoru hlavy napájení	r/min	5000
ostatní	Brzdové zařízení pro umístění vřetena		Hydraulický tlak


	Sklon postele	°	35 °
	Délka stroje Délka x šířka x výška x	mm	2200x1580x1900
	Celková hmotnost celého stroje	Kg	3430
	Celková síla	KW	13
	Průměrná spotřeba energie	KW / H.	2

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus ：
Hlavní testovací položka	Schematický diagram	Tovární standard


Radiální rytmus vřetena		Detekujte házení vnějšího kužele	0.0035


Opakujte pozici osy x		Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opakujte pozici osy z		Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opace osy y		Detekujte opakované umístění na ose y. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.004


Osa C Opakovaná poloha		Zjistěte přemístění pevného bodu osy C, Poznámka: Nejprve předvídejte asi 50krát, aby se chyba vyrovnal studeného motoru a horkého motoru, a poté detekujte opakované polohování	20 oblouků sekund


Rotační poloha osy C		Zjistěte přesnost ose C náhodné polohy, POZNÁMKA: Nejprve předvídejte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté zkontrolujte opakovaná nastavení	72 obloukových sekund


Power Head Unlamping Beat		Cone porazil	0.015

Power Head Unlamping Beat		Upínání bití	0.01

Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
