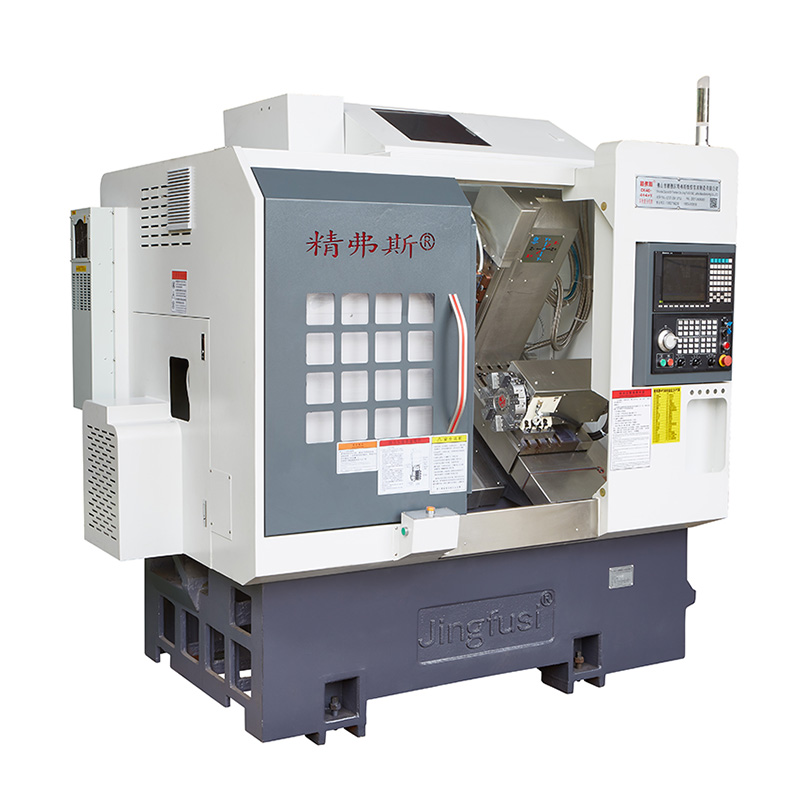

CNC multi-taskingový středový stroj

Představení stroje CNC pro více úkolů-konečné řešení pro vysoce kvalitní přesné obrábění. Tento výkonný stroj byl navržen tak, aby splňoval požadavky i nejsložitějších aplikací pro otáčení, což z něj činí ideální volbu pro podniky, které vyžadují nejvyšší úroveň přesnosti a efektivity.

Modelka:CK52-5+5+Y

Odeslat dotaz

Popis výrobku

Postaveno tak, aby vydrželo, CNC multi-taskingový středový stroj je odolný a spolehlivý stroj, který je schopen zvládnout širokou škálu úkolů-od jednoduchých operací otáčení a vrtání až po složitější úkoly, jako je frézování, řezání nití a další.

Jedním z klíčových vlastností stroje CNC pro více úkolů se zaměřuje na jeho pokročilý kontrolní systém, který umožňuje operátorům snadno programovat a ovládat všechny aspekty procesu obrábění a zajistit maximální přesnost a přesnost. Díky uživatelsky přívětivému rozhraní se tento stroj snadno používá a lze jej rychle přizpůsobit tak, aby vyhovoval potřebám jakékoli úlohy.

Kromě svého pokročilého řízení řídicího systému se CNC multi-taskingový středový stroj také může pochlubit řadou vysoce kvalitních komponent, včetně pokročilého vřetenového systému, vysoce přesných lineárních průvodců a odolné litinové základny. Tyto komponenty pracují v dokonalé harmonii, aby zajistily, že každá práce bude dokončena na nejvyšší úrovni.

Ať už jste malá firma nebo větší společnost, CNC multi-taskingový středový stroj je ideální volbou pro všechny vaše obráběcí potřeby. Díky svým pokročilým funkcím, odolné konstrukci a výjimečné přesnosti tento stroj určitě překročí vaše očekávání a poskytne vám roky spolehlivého a kvalitního výkonu.

Závěrem lze říci, že středový stroj pro více úkolů CNC je špičkovým řešením pro podniky, které vyžadují to nejlepší při přesném obrábění. Díky svým pokročilým funkcím, uživatelsky přívětivým rozhraním a spolehlivé konstrukcí vám určitě poskytne roky spolehlivého a efektivního výkonu. Tak proč čekat? Kontaktujte nás ještě dnes a dozvíte se více o tomto neuvěřitelném stroji a o tom, jak může transformovat vaše podnikání.

Schéma cestování strojů

Podrobnosti o produktu

Seznam parametrů

položka	obsah	jednotka	CK46-5+5+Y.	CK52-5+5+Y.
Rozsah zpracování	Houpat se přes postel	mm	Ø 500
	Maximální délka vnějšího kruhu otáčení	mm	320
	Maximální průměr tyče	mm	Ø 45	Ø 51 ~ 55
Hlavní osa	Maximální rychlost vřetena	r/min	6000 (nastaveno na 4000)	4500 (nastaveno na 3500)
	Typ vřetenového typu		A2-5	A2-6
	Průměr vřetena	mm	Ø 56	Ø 66
krmivo	X/z/y osa maximální tah	mm	800/470/310
	Maximální rychlý pohyb osy x/z/y	m/my	24 (Nastavení 18)/24 (Nastavení 18)/15 (Nastavení 8)
	Šroubová tyč x/z/y	mm	32/32/25
	X/Z/Y Axis Rail	mm	35/35/25
Věž nože	Osm věže o stanici	PCS	8 stanic, může být vybaveno držáky nástrojů s dvojitým otvorem, volitelnými s 12 stanicemi
Power Head	Formulář pro držení nástroje Power Head		ER25
	Maximální rychlost napájecí hlavy	r/min	6000 (nastaveno na 4000), lze běžně používat ke zpracování produktů ze 4000
	Maximální instalační vrtání a průměr hlavy	mm	Ø 16
	Vzdálenost mezi hřídelí a hřídele hlavy	mm	65
Elektrické stroje	Hlavní motor/točivý moment	KW / NM	7,5 kW/47,75nm, volitelné 11 kW/70,03nm pro ocelové díly se zpracovatelskou kapacitou 80 a více
	X/Z/Y Osa Motor Power/Točivý moment	KW / NM	Yaskawa 1,8 kW/11,5nm. Volitelná nová generace 2,4 kW/hodnocena 11,5nm
	X/Z Power Head Motor Power/Točivý moment	KW / NM	2,4 kW/11,5nm
	Maximální rychlost motoru hlavy napájení	r/min	5000
ostatní	Brzdové zařízení pro umístění vřetena		Hydraulický tlak
	Sklon postele	°	35 °
	Délka stolní desky nože x šířka	mm	700x290
	Délka stroje Délka x šířka x výška x	mm	2200x1580x2000
	Celková hmotnost celého stroje	Kg	3430
	Celková síla	KW	13
	Průměrná spotřeba energie	KW / H.	2

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus ：
Hlavní testovací položka	Schematický diagram	Tovární standard


Radiální rytmus vřetena		Detekujte házení vnějšího kužele	0.0035


Opakujte pozici osy x		Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opakujte pozici osy z		Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opace osy y		Detekujte opakované umístění na ose y. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.004


Osa C Opakovaná poloha		Zjistěte přemístění pevného bodu osy C, Poznámka: Nejprve předvídejte asi 50krát, aby se chyba vyrovnal studeného motoru a horkého motoru, a poté detekujte opakované polohování	20 oblouků sekund


Rotační poloha osy C		Zjistěte přesnost ose C náhodné polohy, POZNÁMKA: Nejprve předvídejte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté zkontrolujte opakovaná nastavení	72 obloukových sekund


Power Head Unlamping Beat		Cone porazil	0.015

Power Head Unlamping Beat		Upínání bití	0.01

Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
