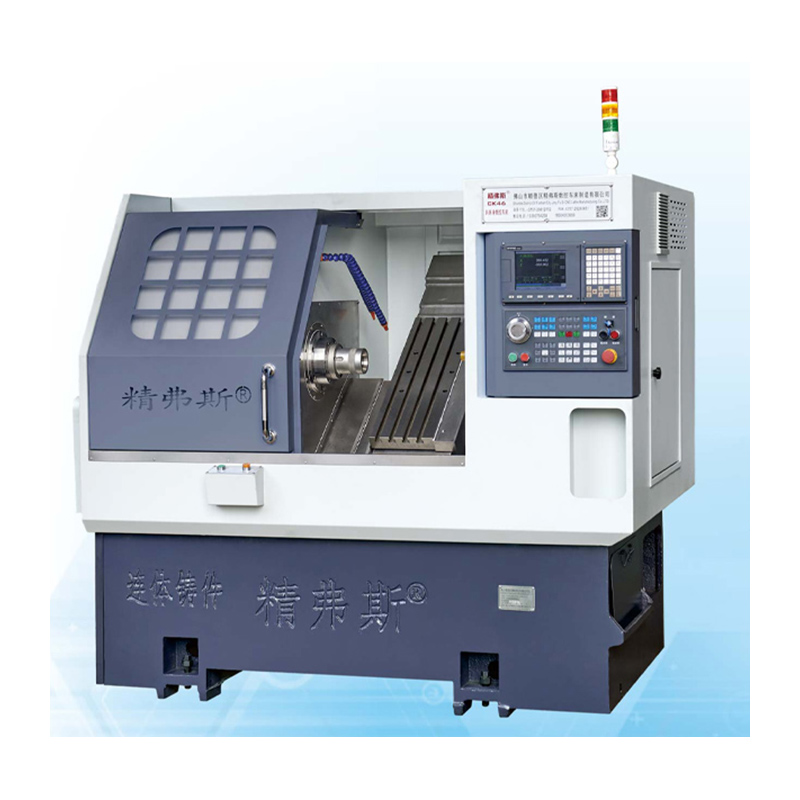

CNC nakloněný stroj na postel

Vysoce kvalitní stroj na vrtulník CNC nakloněný Jingfusi® má vlastnosti pohodlného odstranění čipů, úplných funkcí, vynikajícího výkonu, vysoké rigidity, vysoké účinnosti a vysoké přesnosti. Používá se hlavně v automatických částech, vodovodních ventilech, formách a dalších průmyslových odvětvích.

Modelka:CK46

Odeslat dotaz

Popis výrobku

Stroj na soustruh lože Jingfusi® CNC se používá hlavně v automatických dílech, vodovodních ventilech, formách a dalších průmyslových odvětvích. Je také vhodný pro dávkové zpracování hřídelí, disků a dalších částí se složitými velikostmi, různými velikostmi a požadavky na vysokou přesnost. Může automaticky dokončit zpracování čipů vnitřních a vnějších kruhů, drážkových, kužele, kulových povrchů, různých metrických a palcových vláken a jiných rotačních těl. Všechny odlitky jsou vyrobeny z pryskyřičného písku, který podstoupil stárnutí a má dobrou stabilitu, vysokou pevnost a dobrou retenci přesnosti.

Podrobnosti o produktu

Seznam parametrů

projekt		jednotka	CK46	CK52	CK76
Maximální délka otáčení		mm	350
Maximální průměr otáčení na posteli		mm	Ø 500
Maximální průměr otáčení na skateboardu		mm	Ø 160
Sklon postele		°	35 °
Efektivní cestování osy x/z		mm	Průměr 1000/400
Specifikace šroubu osy x/z		mm	32
Specifikace kolejnice X/Z Specifikace		mm	35
Power motor x/z osy		KW	1.3
Maximální rychlý pohyb osy x/z		m/my	24
Délka stroje Délka x šířka x výška x		mm	2100x1580x1800
Celková hmotnost celého stroje		Kg	2600
Číslo nože		opravit	8
Velikost čtvercového nože		mm	20x20
Velikost řezačky kulatého		mm	Ø20
Celková síla		KW	13	13	16
Průměrná spotřeba energie		KW / H.	2	2	2.5
Hlavní šachta	Forma obličeje vřetena		A2-5	A2-6	A2 -8


	Maximální rychlost vřetena	r/min	6000 (nastaveno na 4500)	4200 (nastaveno na 3500)	3200 (nastaveno na 2500)
	Power vřetenového motoru	KW	7.5	7.5	11
	Hodnocený točivý moment motoru vřetena	Nm	47,8nm	47,8nm	72nm
	Průměr maximálního průchodu tyče	mm	Ø 45	Ø 51	Ø 75

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus ：
Hlavní testovací položka	Schematický diagram	Metoda detekce	Tovární standard


Radiální rytmus vřetena,		Detekujte házení vnějšího kužele	0.0025


Opakujte pozici osy x		Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.0025


Opakujte pozici osy z		Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.0025


Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
