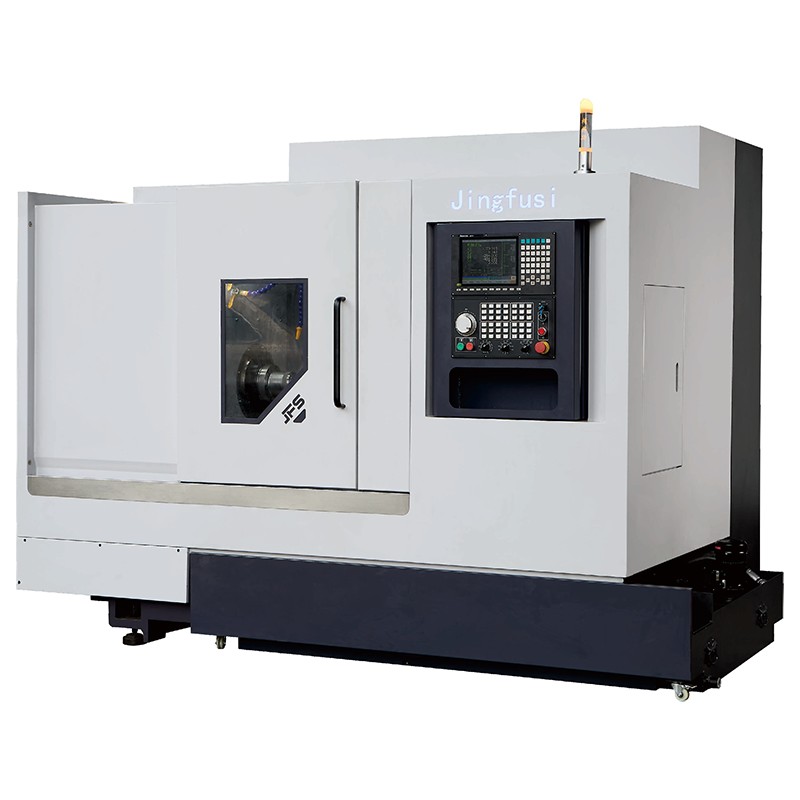

Revolverový CNC soustruh s dvojitým vřetenem

Jingfusi je profesionální výrobce revolverových CNC soustruhů s dvojitým vřetenem. Má dobrý zpracovatelský výkon a životnost obráběcího stroje. Boční odvod třísek a zadní odvod třísek jsou integrovány do jednoho provedení, což umožňuje pracovníkům jej libovolně instalovat.

Modelka:CK46/52-46DTY

Odeslat dotaz

Popis výrobku

Jingfusi jako výrobce poskytuje zákazníkům vysoce kvalitní revolverový CNC soustruh s dvojitým vřetenem. Vlastnosti našeho produktu jsou následující:
·Za stejných podmínek konfigurace, struktury odlitku, stárnutí odlitku, přesnosti montáže atd.: virtuální osa Y má silnější tuhost než svislá osa Y;
·Zaoblení virtuální osy Y se nastavuje snadněji než u svislé osy Y;
·Zdvih svislé osy Y se prodlužuje snadněji než u virtuální osy Y;
·Efekt obrobeného povrchu vertikální osy Y je lepší než efekt virtuální osy Y;
·Programování vertikální osy Y je jednodušší než programování virtuální osy Y.
· Hlava s výkonem 0° může normálně pracovat při 8000 otáčkách za minutu a hlava s výkonem 90° může normálně pracovat při 6500 otáčkách za minutu.

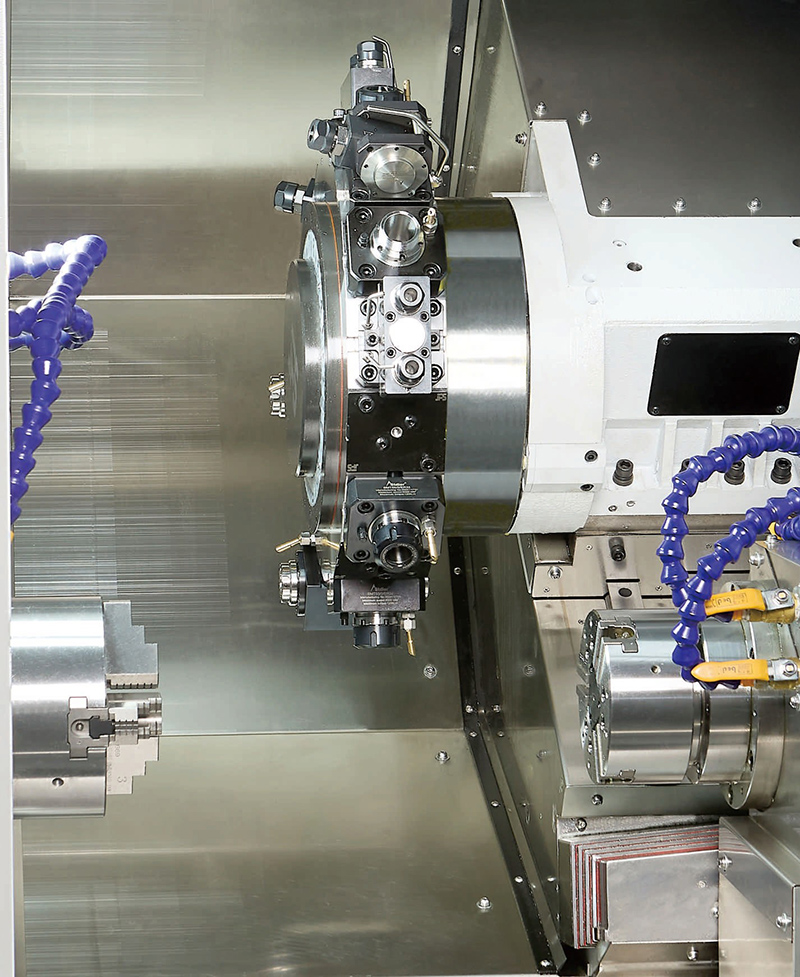

· Věž nemá převodový modul ozubeného kola, což eliminuje zdroj tepla a zajišťuje přesnost obrábění.
Obráběcí stroj je neustále optimalizován, výše uvedené parametry naleznete ve skutečných datech obráběcího stroje.
·Metoda odstraňování třísek: Boční odstraňování třísek a zadní odstraňování třísek jsou integrovány a lze je libovolně nainstalovat.
·Integrální odlitek prochází žíháním, dobou vibrací a dalšími procesy stárnutí, aby bylo zajištěno dlouhodobé stabilní obrábění a životnost stroje.

Hlavní specifikace

Model soustruhu		jednotka	CK46-46DTvitalY-osa	Virtuální osa Y CK52-46DT	Remart
Kapacita obrábění	Max.výkyvný průměr nad ložem	mm	0700	0700	Disk
	Maximální průměr otáčení	mm	0300	0300
	Max. délka soustružení	mm	480	480
Hlavní vřeteno	Hydraulické sklíčidlo vřetena	palce	6”	8”
	Výška středu vřetena od země	mm	1050	1050
	Volitelné položky	-	A2-5	A2-6
	Průměr vrtání vřetena	mm	Ø56	Q66
	Maximální průměr materiálu tyče	mm	Ø45	051
	Maximální otáčky vřetena	ot./min	4500	4000
	Výkon/točivý moment motoru vřetena	Kw/N.m	11KW/72 N.m	11 kW/143 N.m
protivřeteno (elektrické vřeteno motoru)	protivřetenové hydraulické sklíčidlo	palce	6”	6”
	nos protivřetena	-	A2-5	A2-5
	maximální nastavená rychlost protivřetena	ot./min	4000	4000
	Výkon/točivý moment motoru vřetena	Kw/N.m	11kw/75Nm	11/75
Powerturet (vysokorychlostní drect diwing model)	Model motorové věže	T	BMT55-16T	BMT55-16T	Vestavěná věž s přímým pohonem JFS
	Výkon motoru věže/točivý moment	Kw/N.m	7,5/22 nebo 11kw/4,2km
	Maximální rychlost motoru věžového pohonu	ot./min	8000 nebo 6000
X/Z/Yaxis podávání	Maximální rychlost jízdy	m/můj	24	24
	Výkon/točivý moment motoru osy XZ1Y	Kw/N.m	3,1/15	3,1/15
	Výkon/točivý moment motoru osy Z2	Kw/N.m	2,4/11,5	2,4/11,5
	Posádky míčů třídy C3 v ose XZ1/Z2/Y	-	32/40/32/40	32/40/32/40
	Válečkové vodicí lišty v ose ×/Z1/Z2/y	-	35/45/45/45	35/45/45/45
	Maximální zdvih v ose X	mm	500	500
	CK52-46DT vituální osa Y	mm	530	530
	Maximální zdvih osy Z2	mm	500	500
	Efektivní pojezd virtuální osy Y	mm	+48,-52	+48,-52
	Virtuální osa Y 90° odsazení středu vřetena hnací hlavy	mm	6”	6”
Specifikace zařízení	Čistá hmotnost stroje	kg	5500	5600
	Celkový výkon stroje	KW	30	34
	Stroj D×Š×V	mm	2600x2050x2040	2600x2050×2040

Obráběcí stroj je neustále optimalizován, výše uvedené parametry naleznete ve skutečných datech obráběcího stroje.

Volitelné položky

Volitelné položky
Položka konfigurace		Virtuální osa Y CK46-46DT	Virtuální osa Y CK52-46DT
Hlavní vřeteno	Mechanické vřeteno	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O
ovladač	ovladač SYNTEC	●	●
Osa posuvu	Yaskawa	O	O
Osa posuvu	SYNTEC	●	●
spláchnout	Vysokorychlostní pohonná jednotka s přímým pohonem	●	●
	Tchajwanská energetická věž Mykun	O	O
	Německá motorová věž značky SAUTER	O	O
Upínání	Zatáhněte zpět svorku	●	●
Upínání	Chucku	O	O
Pomocná zařízení	Zařízení pro sběr dílů	O	O
	Zařízení na krmení	O	O
	Dopravník třísek	O	O
	Volitelná konfigurace O	O	O
	odlučovač olejové mlhy	O	O
