Soustružník CNC pro natažení
  • Soustružník CNC pro natažení Soustružník CNC pro natažení

Soustružník CNC pro natažení

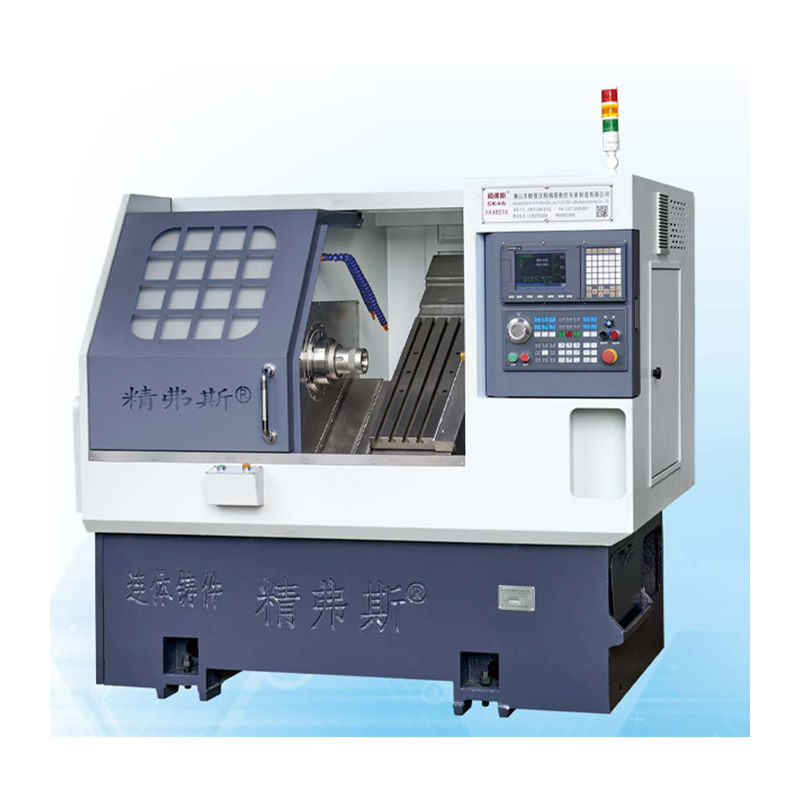

Definujícím aspektem soustružnice CNC na sekund CNC Jingfusi® je jeho pevná a odolná konstrukce. Tím je zajištěno, že bez ohledu na nejnáročnější pracovní zatížení udržuje neochvějnou přesnost a konzistentní výkon. Tento stroj se může pochlubit těžkopádnou postelí a lineárními vodicími kolejnicemi a je vytvořen pro dlouhověkost a přináší spolehlivé výsledky, které překonávají všechna očekávání.
Modelka:CK76DTY

Odeslat dotaz

Popis výrobku


Úvod pro výrobu soustruhu CNC soustružnického soustruhu


Vysoce kvalitní soustružný soustruh CNC dodávaný výrobcem Jingfusi® je konečným řešením pro přesné obrábění a výrobu.



Zásadně je hlavní hodnotou tohoto špičkového soustruhu CNC soustružnického soustruhu na mírku zakroužkovacího mřížku poskytnout bezkonkurenční přesnost, účinnost a všestrannost, aby se vyrovnal přísnosti moderních výrobních procesů. Náš soustruh CNC Mill-Turn používá špičkovou technologii k přesnému a rychlému provádění různých operací, jako je otáčení, frézování, vrtání a klepání.


Nejen to, že otáčející se složenou složenou CNC soustruh je také vybaven vysokorychlostním vřetenovým motorem, aby byl zajištěn rychlejší a přesnější řezné rychlosti během zpracování. Tato funkce je zvláště kritická u složitých úkolů obrábění, protože může výrazně zkrátit dobu výrobního cyklu při zachování vysoké přesnosti.


A co víc, vestavěný řídicí systém CNC tohoto stroje přijímá uživatelsky přívětivý design, který usnadňuje a rychle jak pro začátečníky, tak pro zkušené operátory k dokončení nastavení a provozu obrábění. Tato funkce z něj dělá ideální volbu pro workshopy, malé podniky a dokonce i velké výrobní závody.


Dalším vrcholem soustruhu CNC na zapínání je jeho silné schopnosti zpracování. S velkou houpačkou na posteli a velkou vzdáleností mezi středy může snadno zvládnout velké obrobky různých velikostí a tvarů, aby vyhovovaly téměř jakýmkoli potřebám obrábění.







Seznam parametrů soustruhu CNC soustružník

položka Model soustruhu jednotka CK46DTY CK52DTY
Rozsah zpracování Maximální průměr rotace vřetena mm Ø 600
Maximální délka vnějšího kruhu otáčení mm 300
Maximální průměr tyče mm Ø 45 Ø 55
Hlavní osa Maximální rychlost vřetena r/min 6000 (nastavení 4500) 4200 (nastavení 3500)
Typ vřetenového typu
A2-5 A2-6
Průměr vřetena mm Ø 56 Ø 66
krmivo X/z/y osa maximální tah mm 800/400/± 60
90 ° Power Head procházející středem vřetena mm 60
Maximální rychlý pohyb osy x/z/y m/my 24 (Nastavení 18) / 24 (Nastavení 18) / 15 (Nastavení 12)
Šroubová tyč x/z/y mm 32/32/32
X/Z/Y Axis Roller Track mm 35/35/35
Power Turret
Model Power Turret Model (Power Turret) BMT BMT45 , Volitelný BMT55
Power Head Collet Je ER25
Opravená velikost držáku nástrojů mm 25x25
Průměr držáku držáku mm Ø25
Tailstock Hlavní motor/točivý moment KW / NM 7,5 kW/hodnoceno 47nm 11 kW/hodnoceno 72nm
X/Z/Y Osa Motor Power/Točivý moment KW / NM Yaskawa 1,8 kW/11,5n. Volitelné nové generace2.4 kW/hodnoceno 11,5nm
Maximální rychlost motoru věže r/min 80000 ° (napájecí hlava ≤ 7 000 změna , 90 ° napájecí hlava ≤ 6 000 změn)
Power Motor Power Power/Točivý moment KW / NM 8,5 kW/hodnoceno 16,5nm
Výkon/točivý moment přístroje pro výměnu motoru KW / NM Nová generace1.0 kW /3,1nm
ostatní Brzdové zařízení pro umístění vřetena
Hydraulický tlak
Sklon postele ° 35 °
Délka stroje Délka x šířka x výška x mm 2200x1500x1900
Celková hmotnost celého stroje Kg 3900 kg
Celková síla KW 15
Průměrná spotřeba energie KW / H. 3

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus :
Hlavní testovací položka Schematický diagram Tovární standard
Radiální rytmus vřetena CNC Turning and Milling Compound Machine Detekujte házení vnějšího kužele 0.0035
Opakujte pozici osy x CNC Turning and Milling Compound Machine Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.003
Opakujte pozici osy z CNC Turning and Milling Compound Machine
Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.003
Opace osy y CNC Turning and Milling Compound Machine Detekujte opakované umístění na ose y. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.004
Osa C Opakovaná poloha CNC Turning and Milling Compound Machine Zjistěte přemístění pevného bodu osy C, Poznámka: Nejprve předvídejte asi 50krát, aby se chyba vyrovnal studeného motoru a horkého motoru, a poté detekujte opakované polohování 20 oblouků sekund
Rotační poloha osy C CNC Turning and Milling Compound Machine  Zjistěte přesnost ose C náhodné polohy, POZNÁMKA: Nejprve předvídejte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté zkontrolujte opakovaná nastavení 72 obloukových sekund
Power Head Unlamping Beat CNC Turning and Milling Compound Machine Cone porazil 0.015
Power Head Unlamping Beat CNC Turning and Milling Compound Machine
Upínání bití 0.01
Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
