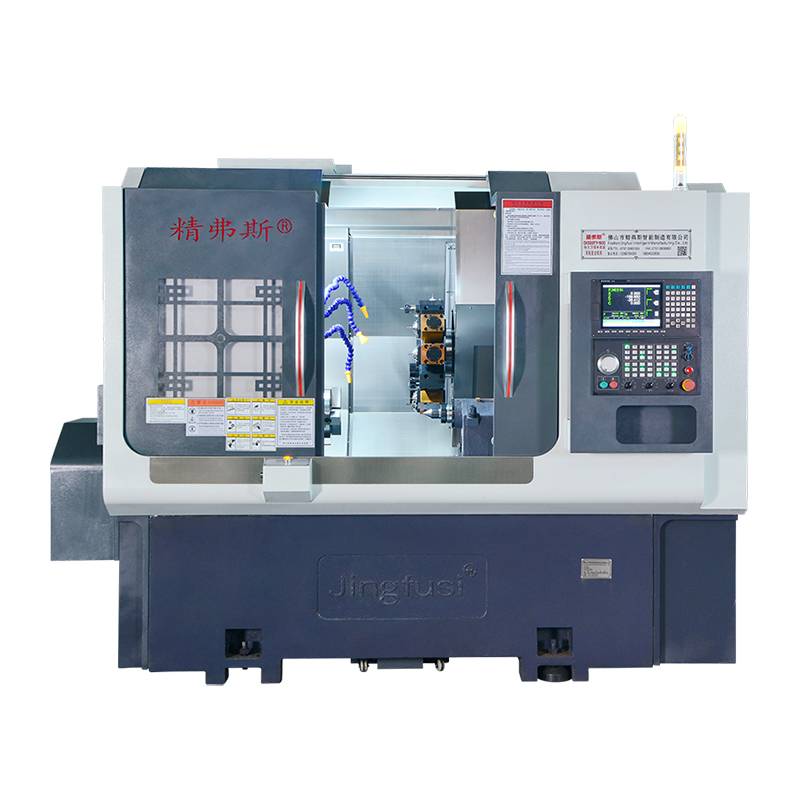

Otočení mletého kompozitního soustruhu

Vysoce kvalitní stroj na soustružník s mlýncím soustruhem Jingfusi zahrnuje flexibilní vřeteno, které drží pomocný mechanismus ve svém návrhu, což zvyšuje rigiditu během zpracování součástí. Systém přímé změny nástroje eliminuje potřebu složitých programů změny nástrojů a zkracuje dobu změny nástroje, což má za následek efektivní zpracování a úspory nákladů pro uživatele. Tento inovativní design nejen zlepšuje celkovou stabilitu stroje během operací, ale také zefektivňuje proces změny nástroje, díky čemuž je pro uživatele efektivnější a ekonomicky výhodnější.

Modelka:CK52DTY

Odeslat dotaz

Popis výrobku

Stroj s kompozitním soustruhem od dodavatelů JingFusis v souladu s kompozitním soustruhem z nich bezprostředně zahrnuje otáčení, frézování, vrtání, nudné, klepání a různé další funkce v jediné všestranné zařízení. Tento stroj je schopen provádět koncové a boční frézování, vrtání, klepání a kompozitní zpracování a je zvláště vhodný pro složité tvary a náročné přesné specifikace. Vyniká při manipulaci s komplexními potřebami zpracování rotačních částí dokončením všech nebo většiny požadovaných operací při jediném upínání. To nejen zajišťuje výjimečnou přesnost, ale také zvyšuje účinnost, což nakonec vede ke snížení nákladů v procesu obrábění.

Klíčové charakteristiky stroje otáčení složeného soustruhu:

1. Well navržená uspořádání s dostatečným vnitřním prostorem.

2. Společnost vysoce přesné, samostatné struktury vřetena a rychlého hydraulického rotačního systému, což zajišťuje špičkový výkon.

3.Guaranteeing vysokorychlostní schopnosti stroje.

4. Předpokládání přerušení síly způsobující nepřesnosti v hodnotě servomotoru.

Schéma cestování strojů

Podrobnosti o produktu

Seznam parametrů

položka	Model soustruhu	jednotka	CK52DTY	Ck76dty	CK46DTY
Rozsah zpracování	Maximální průměr rotace vřetena	mm	Ø 700
	Maximální délka vnějšího kruhu otáčení	mm	520
	Maximální průměr tyče	mm	Ø 55	Ø 72	Ø 45
Hlavní osa	Maximální rychlost vřetena	r/min	4200 (nastavení 3500)	3200 (nastavení 2000)	6000 (sada 4500)
	Typ vřetenového typu		A2 - 6	A2 -8	A2 - 5
	Průměr vřetena	mm	Ø 66	Ø 86	Ø 56
krmivo	X/z/y osa maximální tah	mm	260/500/± 60
	90 ° Power Head procházející středem vřetena	mm	30
	Maximální rychlý pohyb osy x/z/y	m/my	24 (Nastavení 16)/ 24 (Nastavení 16)/ 14 (Nastavení 8)
	Šroubová tyč x/z/y	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Model Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	Je	ER32
	Opravená velikost držáku nástrojů	mm	25x25
	Průměr držáku držáku	mm	Ø32
Elektrické stroje	Hlavní motor/točivý moment	KW / NM	11 kW/hodnoceno 72nm	15 kW/hodnoceno 98nm	7,5 kW/hodnoceno 47nm
	X/Z/Y Osa Motor Power/Točivý moment	KW / NM	Yaskawa 2,9 kW /18,6nm，optional New Generation3.1 KW /15nm
	Napájecí/točivý moment motoru hlavy věže	KW / NM	Nová generace 3.1 kW/15nm
	Maximální rychlost motoru věže	r/min	6000 (nastavení 4000), běžná rychlost <4000
	Power Motor Power Power/Točivý moment	KW / NM	3,1 kW/15nm
	Výkon/točivý moment přístroje pro výměnu motoru	KW / NM	Nová generace1.0 kW /3,1nm
Tailstock	Tailstock zdvih	mm	520
	Maximální hydraulický tah ocasu	mm	100
	Tailstock Top Needle Cone Hole Hot	Mk	Mohs 5#
	Maximální vzdálenost mezi špičkou a Chuckem	mm	690
ostatní	Brzdové zařízení pro umístění vřetena		Hydraulické, volitelné programovatelné
	Sklon postele	°	30 ° nebo 15 °
	Délka stroje Délka x šířka x výška x	mm	2500x1680x1900
	Celková hmotnost celého stroje	Kg	5000 kg
	Celková síla	KW	20
	Průměrná spotřeba energie	KW / H.	3
