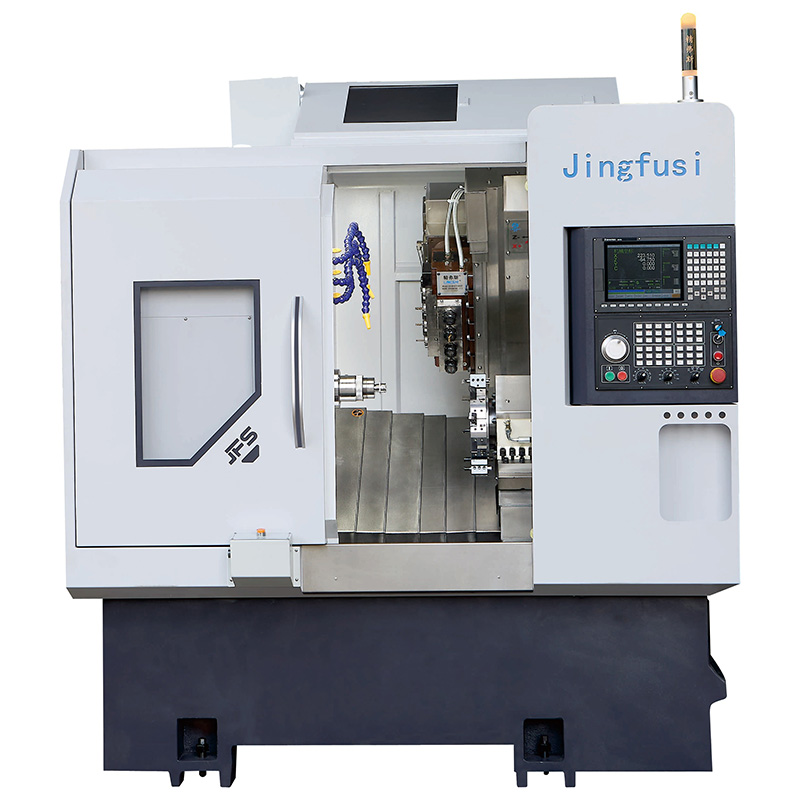

Soustružnická fréza CNC soustruh

Jingfusi je výrobce soustružnických CNC soustruhů. Naše továrna se zavázala poskytovat zákazníkům vysoce výkonné a nákladově efektivní obráběcí stroje. Neustále zkoumáme potřeby zákazníků na trhu a vyrábíme produkty, které splňují jejich skutečné požadavky na použití, čímž si získáváme chválu od mnoha uživatelů v oboru. Vítejte na návštěvě naší továrny!

Modelka:CK46/52-4+4+Y

Odeslat dotaz

Popis výrobku

Jingfusi je továrna na soustružnické CNC soustruhy. Níže jsou uvedeny hlavní vlastnosti našeho produktu:

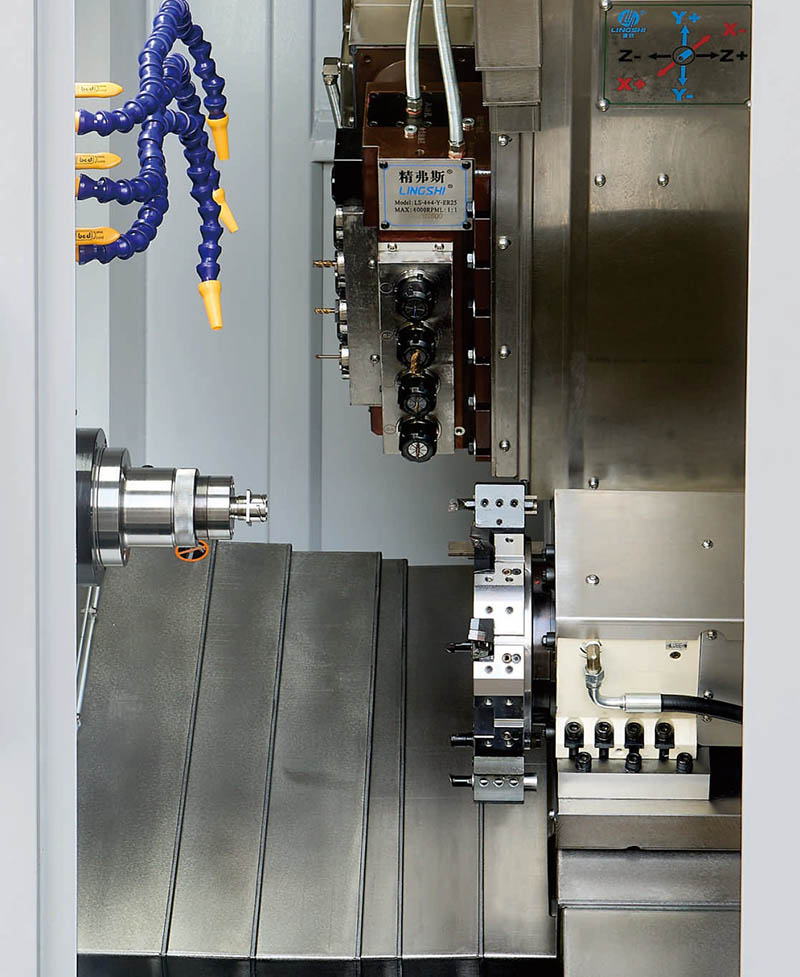

• Ve srovnání s poháněnými revolverovými hlavami nabízí náš obráběcí stroj vyšší rychlosti, vyšší přesnost a lepší povrchovou úpravu při obrábění malých až středně velkých dílů.

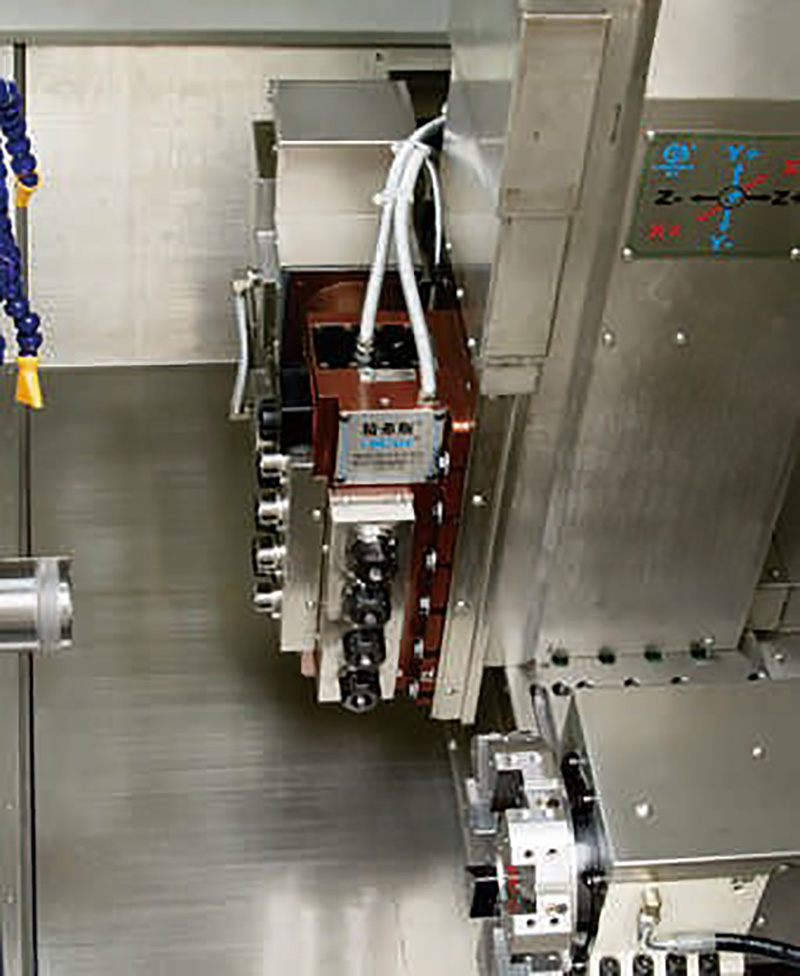

• Naše pohonná hlava se vyznačuje rozvorem 65 mm a zásuvným designem, který usnadňuje výměnu pohonné hlavy nebo ložisek a zjednodušuje běžnou údržbu.

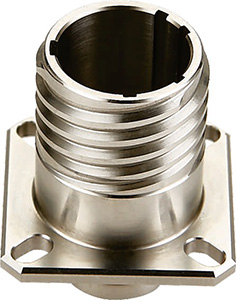

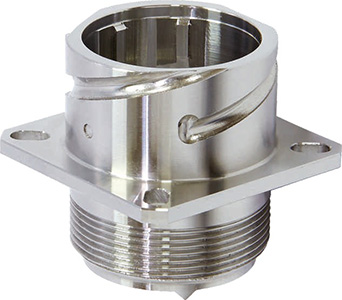

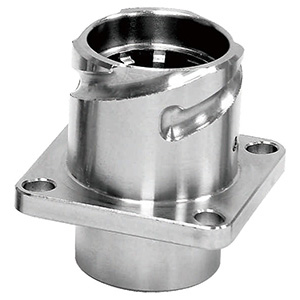

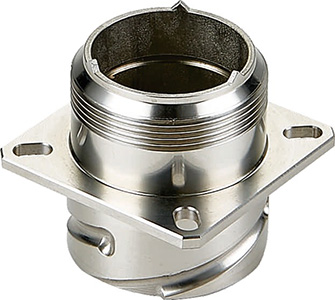

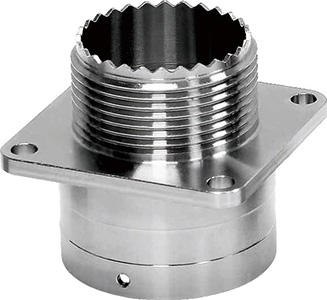

• Náš obráběcí stroj dokáže obrábět složité materiály, jako je nerezová ocel, slitiny titanu a uhlíková ocel.

• Náš obráběcí stroj zaručuje dlouhodobě stabilní obrábění a má dlouhou životnost.

Hlavní specifikace

Model soustruhu		jednotka	CK46-4+4+Y	CK52-4+4+Y	Remart
Posuv osy X/Z/Y	Maximální průměr otáčení nad postelí	mm	O480	O480
	Maximální průměr ladění	mm	Q80	Q80
	Max. délka soustružení	mm	320	320
Vřeteno	Střed vřetena vysoko od země	mm	1150	1150
	Volitelné položky	-	A2-5	A2-6
	Průměr vrtání vřetena	mm	056	066
	Maximální dameter materiálu tyče	mm	O45	051
	Maximální otáčky vřetena	ot./min	4500	4000
	točivý moment motoru vřetena	Kw/N.m	7,5 kW/47 N.m	11kw/72N.m	Volitelně integrovaný 11 kW/60 Nm Volitelný integrovaný 22 kW/170 Nm
Power Turret	Model sestavy výkonové hlavy		Pevné 4+radil směr4+axiální směr4	oin
	Výkonný motor hlavy	Kw/N.m	SYNTEC 1,7Kw/8,34N.m	SYNTEC 1,7Kw/8,3N.m	Dva motory pohánějí osm výkonových hlav
	Maximální průměr ladění	mm	65	65
	Maximální rychlost výkonové hlavy	r/mm	5000	5000	Model servo věže
	Způsob montáže nářadí		ER25	ER25
Servo věž	Model servo věže		MK-63RSV-8T	MK-63RSV-8T	Volitelně 12T
Posuv osy X/Z/Y	Způsob montáže nářadí	m/můj	24	24
	×/Z/osy Y výkon motoru/točivý moment	kw/N.m	YASKAWAI 1,3 KW/8,34Nm nebo SYNTEC 1,8KW/11,5Nm	YASKAWAI 1,3 KW/8,34Nm nebo SYNTEC 1,8KW/11,5Nm
	X/ZY-osa C3-gradebl šrouby		32/32/25	32/32/25
	×/osa ZY olerguide zdvih	-	35/35/25	35/35/25
	Xaxisefektivní cestování	mm	800	800
	Efektivní pojezd v ose Z	mm	470	470
	Efektivní cestování Yaxis	mm	260	260
	Středem vřetena prochází interpolační osa Y 90°	mm	70	70
Specifikace zařízení	Čistá hmotnost stroje	kg	3400	3500
	Celkový výkon stroje	KW	13	16.5
	Stroj D×Š×V	mm	2200 × 1580 x 1900	2200×1580×1900

Obráběcí stroj je neustále optimalizován, výše uvedené parametry naleznete ve skutečných datech obráběcího stroje.

Volitelné položky

Položka konfigurace		CK46-4+4+Y	CK52-4+4+Y
Hlavní vřeteno	Mechanické vřeteno	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O
ovladač	ovladač SYNTEC	●	●
ovladač	ovladač FANUC		O
Osa posuvu	Yaskawa	●	●
Osa posuvu	SYNTEC	O	O
Upínání	Zatáhněte zpět svorku	●	●
Upínání	Chucku	O	O
spláchnout	8 pracovních stanic	●	●
spláchnout	12 pracovních stanic	O	O
Pomocná zařízení	Zařízení pro sběr dílů	O	O
	Zařízení na krmení	O	O
	Dopravník třísek	O	O
	Volitelná konfigurace O	O	O
	Odlučovač olejové mlhy	O	O
