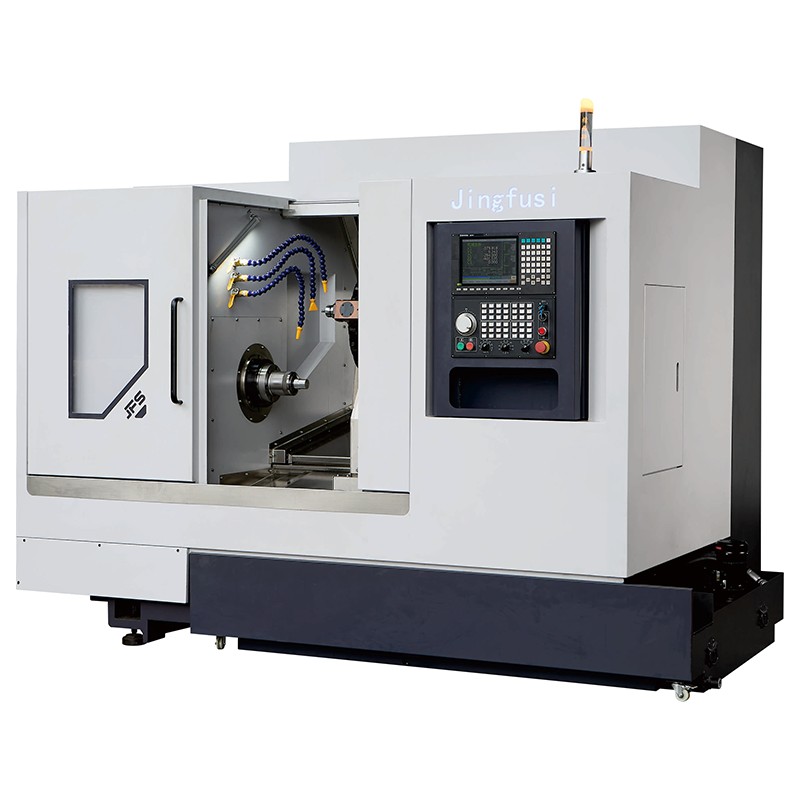

Motorový revolverový CNC soustruh CK46 52 76DT

Jingfusi vyrábí vysoce kvalitní revolverový CNC soustruh CK46 52 76DT. Rozhodli jsme se přijmout bezpřevodový modulový převod, který eliminuje zdroj tepla ze zdroje a přispívá ke stabilní garanci přesnosti obrábění. Stroj integruje funkce frézování a soustružení a dokáže flexibilně zpracovávat složité materiály, jako je nerezová ocel, slitina titanu, uhlíková ocel atd.

Modelka:CK46/52/76DT

Odeslat dotaz

Popis výrobku

Středem vřetena prochází interpolační osa Y 90° výkonová hlava

Funkce produktu

Za předpokladu konzistentního tvaru, organizace odlitku, ošetření stárnutím a přesnosti montáže mají virtuální osa Y a vertikální osa Y své výhody: tuhost virtuální osy Y je lepší, nastavení kruhovitosti je bezstarostnější; Vertikální zdvih osy Y se snadno prodlužuje, obrábění je lepší, obtížnost programování je nízká a start je rychlý.

Systém odstraňování třísek využívá integrovaný design boční a zadní strany, flexibilní instalační režim, vhodný pro různé výrobní scénáře. Celý odlitek byl navíc žíhán, vibračním stárnutím a dalším vícekanálovým procesním zpracováním zajištěn dlouhodobý stabilní provoz zařízení a efektivně prodloužena životnost celého stroje.

Hlavní specifikace

Model soustruhu		jednotka	CK46DT virtuální Y	CK52DT virtuální Y	CK76DT virtuální Y	Remart
Posuv osy X/Z/Y	Maximální průměr otáčení nad postelí	mm	700	ø700	700
	Maximální průměr otáčení	mm	Q300	0300	Ø300
	Max. délka soustružení	mm	480	480	480
Vřeteno	vřetenové hydraulické sklíčidlo	v	6"	8”	10"
	×ZN osa Max.rychlá rychlost pojezdu	mm	1050	1050	1050
	Volitelné položky	-	A2-5	A2-6	A2-8
	Průměr vrtání vřetena	mm	Ø56	066	Q86
	Maximální průměr materiálu tyče	mm	Ø45	051	072
	Maximální otáčky vřetena	ot./min	4500	4000	2000
	Výkon/točivý moment motoru vřetena	Kw/N.m	7,5 kW/47 N.m	22 kW/170 N.m	22 kW/170 N.m
	Model motorové věže		BMT45-16T	BMT55-16T	BMT55-16T
Power Turret	sledovat motor maximální otáčky/orgue	Kw/N.m7	7,5KW/22N.mor 11KW/42Nm	7,5Kw/22N.mor 11KW/42Nm	75Kw/22N nebo 1KW/42Nm
Power Turret	Elektrický revolverový nástroj max.rychlost	r/mm	8000 nebo 6000	8000 nebo 6000	8000 nebo 6000
Posuv osy X/Z/Y	×ZN osa Max.rychlá rychlost pojezdu	m/můj	24	24	24
	×ZY-xis výkon/točivý moment motoru	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm	3,1 kW/15 Nm
	×ZY-osa C3-grad bll šrouby	-	32/40/40	32/40/40	32/40/40
	Válečkové vodicí lišty v ose ×/Z/Y	-	35/45/45	35/45/45	35/45/45
	Xaxis efektivní cestování	mm	500	500	500
	Efektivní pojezd v ose Z	mm	530	530	530
	Interpolace efektivní pojezd v ose Y	mm	+48,-52	+48,-52	+48,-52
	Středem vřetena prochází interpolační osa Y 90° výkonová hlava	mm	60	70	70
Specifikace zařízení	Čistá hmotnost stroje	kg	5000	5000	5100
	Celkový výkon stroje	KW	34	37	37
	Stroj D×Š×V	mm	2600×2050×2040	2600 × 2050 × 2040	2600 × 2050 × 2040

Obráběcí stroj je neustále optimalizován; výše uvedené parametry najdete ve skutečných datech obráběcího stroje.

Volitelné položky

Položka konfigurace		CK46DT virtuální Y	CK52DT virtuální Y	CK76DT virtuální Y
Hlavní vřeteno	Mechanické vřeteno	●	●	●
Hlavní vřeteno	Elektrické vřeteno	O	O	O
ovladač	ovladač SYNTEC	●	●	●
Osa posuvu	Yaskawa	O	O	O
Osa posuvu	SYNTEC	●	●	●
Turrett	Vysokorychlostní výkonná věž s přímým pohonem	●	●	●
	Tchajwanská elektrická věž Maikun	O	O	O
	Německá výkonová věž Paitech	O	O	O
Upínání	Zatáhněte zpět svorku	●	●	●
Upínání	Chucku	O	O	O
Pomocná zařízení	Zařízení pro sběr dílů	O	O	O
	Zařízení na krmení	O	O	O
	Dopravník třísek	O	O	O
	Volitelná konfigurace O	O	O	O
	Odlučovač olejové mlhy	O	O	O
