Ekonomický obráběcí stroj

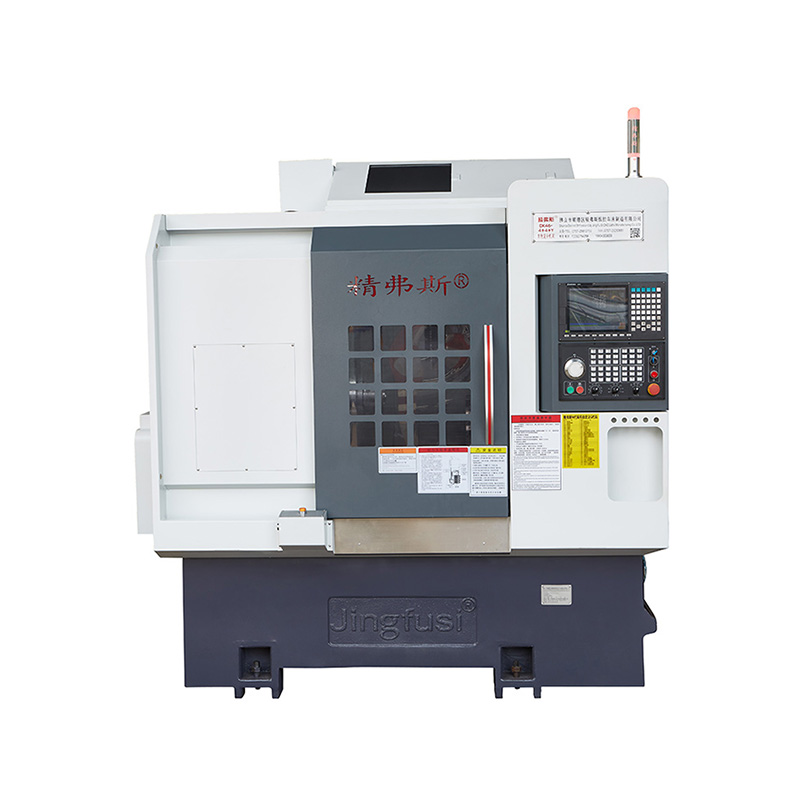

Krásní stroj Jingfusi® Econcomical Mill je navržen s výkonným pomocným mechanismem vřetenové brzdy ke zlepšení rigidity během zpracování součástí. Systém přímé změny nástroje ušetří komplikované kroky postupu změny nástroje a zkracuje doba běhu nástroje, dosažení efektivního zpracování a ušetření nákladů pro uživatele.

Modelka:CK76DTY

Odeslat dotaz

Popis výrobku

Ekonomický obráběcí stroj Jingfusi® Econcomical Mill je 3-osy (x, y, z) počítačový počítač numericky řízený soustružník otočení a frézování. Integruje otáčení, frézování, vrtání, nudné, klepání a další funkce do jednoho zařízení. Může provádět koncové a boční frézování, vrtání, klepání a další kombinované zpracování. Je zvláště vhodný pro zpracování některých rotačních částí s komplexními tvary a požadavky na vysokou přesnost. Může dokončit všechny nebo většinu kroků zpracování v jednom upínání. Zajistit přesnost, zlepšit efektivitu a snížit náklady.

Schéma cestování stroje Jingfusi®

Podrobnosti o produktu

Seznam parametrů

položka	Model soustruhu	jednotka	CK52DTY	Ck76dty	CK46DTY
Rozsah zpracování	Maximální průměr rotace vřetena	mm	Ø 700
	Maximální délka vnějšího kruhu otáčení	mm	520
	Maximální průměr tyče	mm	Ø 55	Ø 72	Ø 45
Hlavní osa	Maximální rychlost vřetena	r/min	4200 (nastavení 3500)	3200 (nastavení 2000)	6000 (sada 4500)
	Typ vřetenového typu		A2 - 6	A2 -8	A2 - 5
	Průměr vřetena	mm	Ø 66	Ø 86	Ø 56
krmivo	X/z/y osa maximální tah	mm	260/500/± 60
	90 ° Power Head procházející středem vřetena	mm	30
	Maximální rychlý pohyb osy x/z/y	m/my	24 (Nastavení 16)/ 24 (Nastavení 16)/ 14 (Nastavení 8)
	Šroubová tyč x/z/y	mm	40
	X/Z/Y Axis Roller Track	mm	35/45/35
Power Turret	Model Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	Je	ER32
	Opravená velikost držáku nástrojů	mm	25x25
	Průměr držáku držáku	mm	Ø32
Elektrické stroje	Hlavní motor/točivý moment	KW / NM	11 kW/hodnoceno 72nm	15 kW/hodnoceno 98nm	7,5 kW/hodnoceno 47nm
	X/Z/Y Osa Motor Power/Točivý moment	KW / NM	Yaskawa 2,9 kW /18,6nm，optional New Generation3.1 KW /15nm
	Napájecí/točivý moment motoru hlavy věže	KW / NM	Nová generace 3.1 kW/15nm
	Maximální rychlost motoru věže	r/min	6000 (nastavení 4000), běžná rychlost <4000
	Power Motor Power Power/Točivý moment	KW / NM	3,1 kW/15nm
	Výkon/točivý moment přístroje pro výměnu motoru	KW / NM	Nová generace1.0 kW /3,1nm
Tailstock	Tailstock zdvih	mm	520
	Maximální hydraulický tah ocasu	mm	100
	Tailstock Top Needle Cone Hole Hot	Mk	Mohs 5#
	Maximální vzdálenost mezi špičkou a Chuckem	mm	690
ostatní	Brzdové zařízení pro umístění vřetena		Hydraulické, volitelné programovatelné
	Sklon postele	°	30 ° nebo 15 °
	Délka stroje Délka x šířka x výška x	mm	2500x1680x1900
	Celková hmotnost celého stroje	Kg	5000 kg
	Celková síla	KW	20
	Průměrná spotřeba energie	KW / H.	3

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus ：
Hlavní testovací položka	Schematický diagram	Metoda detekce	Tovární standard


Radiální rytmus vřetena		Detekujte házení vnějšího kužele	0.0035


Opakujte pozici osy x		Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opakujte pozici osy z		Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.003


Opace osy y		Detekujte opakované umístění na ose y. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.004


Osa C Opakovaná poloha		Zjistěte přemístění pevného bodu osy C, Poznámka: Nejprve předvídejte asi 50krát, aby se chyba vyrovnal studeného motoru a horkého motoru, a poté detekujte opakované polohování	20 oblouků sekund


Rotační poloha osy C		Zjistěte přesnost ose C náhodné polohy, POZNÁMKA: Nejprve předvídejte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté zkontrolujte opakovaná nastavení	72 obloukových sekund


Power Head Unlamping Beat		Cone porazil	0.015

Power Head Unlamping Beat		Upínání bití	0.01

Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
