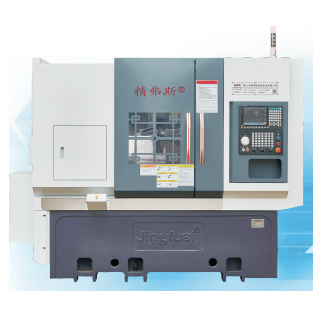

Automatický soustruh CNC typu věžičky

Jsme rádi, že vás můžeme představit s automatickým soustruhem typu CNC typu CNC Jingfusi®, jehož cílem je prohloubit vaši znalost tohoto výjimečného produktu. Vřele vítáme naše nové i cenné zákazníky, aby s námi pokračovali ve svém partnerství, když se snažíme společně k jasnější budoucnosti.

Modelka:CK52T-600

Odeslat dotaz

Popis výrobku

Jste srdečně vyzváni, abyste navštívili naši továrnu a prozkoumali nejnovější, konkurenceschopnou a nejvyšší kvalitní automatický soustruh typu věžičky Jingfusi® CNC, v současné době na vysoké poptávce. Netrpělivě očekáváme příležitost spolupracovat s vámi.

Detaily produktu CNC typu věže automatického soustruhu

CNC typu věžičky Automatické seznam parametrů soustruhu

projekt	Obsah	jednotka	CK52T-600	CK76T-600	CK46T-600
Rozsah zpracování	Maximální průměr rotace vřetena	mm	Ø 800
	Typ bloku	mm	Ø 180 ~ 400
	Maximální délka otáčení	mm	560
	Maximální průměr tyče	mm	Ø 51 ~ 55	Ø 72	Ø 45
Hlavní osa	Typ vřetenového typu		A2-6	A2 -8	A2-5
	Průměr vřetena	mm	Ø 66	Ø 86	Ø 56
	Maximální rychlost vřetena	r/min	4200	3200	6000
	Rychlost vřetena	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
krmivo	Maximální cestování osy x/z	mm	230/600
	Efektivní mrtvice z osa z	mm	570
	Maximální rychlý pohyb osy x/z	m/my	24
	Nastavení osy x/z pro rychlý pohyb	m/my	16/18
	Specifikace válcového šroubu X/Z Specifikace	mm	40
	Specifikace měřicí osy x/z	mm	35/45
Dvanáct polohové servovolné věže	Dvanáct polohy výška středního věže		100
	Nožská věž opačná hrana (vnější průměr)	mm	385
	Výška středu věže	mm	100
	Počet věže	opravit	12
	Průměr rušení sousedního zpracování nástrojů	mm	Ø180
	Opravená velikost držáku nástrojů	mm	25x25
	Průměr držáku nože	mm	Ø25
Elektrické stroje	Hlavní motor/točivý moment	KW / NM	11 kW/hodnoceno 72nm	15 kW/hodnoceno 98nm	7,5 kW/hodnoceno 47nm
	Power/točivý moment osy x/z	KW / NM	Yaskawa 1,8 kW/11,5nm. Volitelná nová generace 2,4 kW/hodnocena 11,5nm
	Výkon/točivý moment přístroje pro výměnu motoru	KW / NM	Nová generace 1,0 kW/3,1nm
	Motor chladicího systému	KW	0.3
	Výkon motoru chlazení vysokotlakého chlazení	KW	3
Tailstock	Tailstock zdvih	mm	420
	Maximální zdvih kolíku vyhazovače tailstocku	mm	100
	Formulář pro vypuzovač ejektoru		Hydraulická, silná rigidita
	Tailstock Top Needle Cone Hole Hot	Mk	MOHS 5 #, Během přesného obrábění se nevádí ani nezdokává.
	Maximální vzdálenost mezi špičkou a Chuckem	mm	690
ostatní	Sklon postele	°	30 ° nebo 15 °
	Délka stroje Délka x šířka x výška x	mm	2500x1600x1700
	Celková hmotnost celého stroje	Kg	Celková hmotnost celého stroje je 4500 kg, s volitelnou celkovou hmotností 3500 kg, mínus 10000 juanů
	Celková síla	KW	20
	Průměrná spotřeba energie	KW / H.	3

Přesnost nástroje CNC typu věže automatického soustruhu

Přesnost stroje, standard faktoru Jingfus ：
Hlavní testovací položka	Schematický diagram	Metoda detekce	Tovární standard


Radiální rytmus vřetena		Detekujte házení vnějšího kužele	0.0025


Opakujte pozici osy x		Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.0025


Opakujte pozici osy z		Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování.	0.0025


Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
