CNC otáčení a frézování

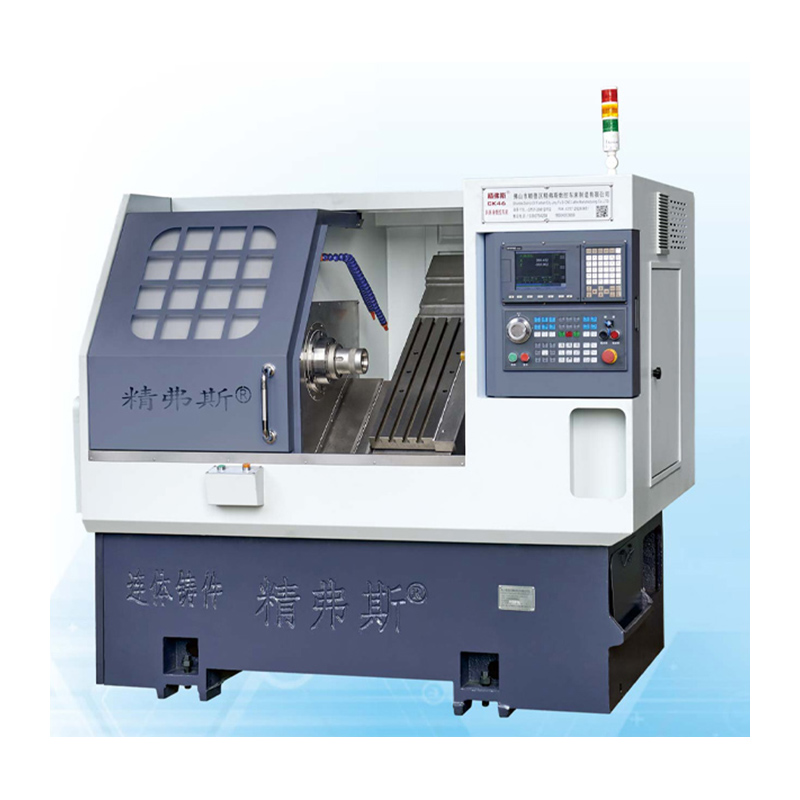

Otočení a frézování Jingfusi® CNC je konečným řešením pro přesné zpracování kovů. Ať už chcete produkovat složité komponenty nebo jednoduché díly, náš stroj je navržen tak, aby vyhovoval vašim výrobním potřebám. Se svými pokročilými funkcemi a vysoce kvalitními komponenty je náš stroj na otáčení a frézování CNC perfektní volbou pro podniky, které chtějí zefektivnit svůj výrobní proces.
Modelka:CK76DTY

Odeslat dotaz

Popis výrobku

Přesné obrábění pro zvýšenou produktivitu

Náš stroj CNC otáčení a frézování je navržen pro přesnost a přesnost. Využívá pokročilé technologie k zajištění toho, aby každá vyrobená část byla nejvyšší kvality. Díky svým přesným možnostem obrábění náš stroj funguje rychle, šetří vám čas a zvyšuje vaši produktivitu. Navíc s snadno použitelným rozhraním můžete snadno nastavit a spustit svou práci.

Všestrannost pro různé aplikace

Náš stroj CNC otáčení a frézování je univerzální a zvládne širokou škálu aplikací. Je speciálně navržen tak, aby zpracovával komponenty různé složitosti, což z něj činí ideální stroj pro výrobce produkující různé části. Ať už produkujete složité letecké komponenty nebo jednoduché mechanické části, náš stroj zvládne vaše potřeby.

Nákladově efektivní řešení pro malé a velké výrobce

Náš stroj CNC otáčení a frézování je nákladově efektivním řešením pro malé a velké společnosti. Díky jeho pokročilým funkcím z něj činí perfektní investici pro podniky, které chtějí snížit své provozní náklady a zvýšit produktivitu. S nízkými náklady na údržbu vám náš stroj může pomoci ušetřit peníze za opravy, zatímco jeho efektivní výkon zajišťuje, že můžete produkovat více dílů za kratší dobu.

Pokročilé funkce pro zvýšený výkon

Náš stroj na otočení a frézování CNC je plný pokročilých funkcí, díky nimž je konečný nástroj pro zpracování kovů. Je vybaven vysoce kvalitními komponenty, včetně výkonného vřetenového motoru a vysoce přesných lineárních průvodců, což zajišťuje, že každá práce je dokončena s přesností a účinností. Navíc jeho flexibilní systém nástrojů umožňuje rychlé změny nástroje, zefektivňuje výrobní proces a snížení prostojů.

Závěrem lze říci, že náš stroj na otočení a frézování CNC je konečným řešením pro přesné zpracování kovů. Jeho pokročilé funkce, vysoce kvalitní komponenty a snadné použití z něj činí ideální volbu pro podniky, které chtějí zefektivnit svůj výrobní proces. S jeho všestranností, nákladovou efektivitou a zvýšeným výkonem je náš stroj perfektní investicí pro každého malého nebo velkého výrobce, který chce zvýšit produktivitu, snížit náklady a produkovat vysoce kvalitní komponenty.



Seznam parametrů

položka Model soustruhu jednotka CK46DTY CK52DTY
Rozsah zpracování Maximální průměr rotace vřetena mm Ø 600
Maximální délka vnějšího kruhu otáčení mm 300
Maximální průměr tyče mm Ø 45 Ø 55
Hlavní osa Maximální rychlost vřetena r/min 6000 (nastavení 4500) 4200 (nastavení 3500)
Typ vřetenového typu
A2-5 A2-6
Průměr vřetena mm Ø 56 Ø 66
krmivo X/z/y osa maximální tah mm 800/400/± 60
90 ° Power Head procházející středem vřetena mm 60
Maximální rychlý pohyb osy x/z/y m/my 24 (Nastavení 18) / 24 (Nastavení 18) / 15 (Nastavení 12)
Šroubová tyč x/z/y mm 32/32/32
X/Z/Y Axis Roller Track mm 35/35/35
Power Turret
Model Power Turret Model (Power Turret) BMT BMT45 , Volitelný BMT55
Power Head Collet Je ER25
Opravená velikost držáku nástrojů mm 25x25
Průměr držáku držáku mm Ø25
Tailstock Hlavní motor/točivý moment KW / NM 7,5 kW/hodnoceno 47nm 11 kW/hodnoceno 72nm
X/Z/Y Osa Motor Power/Točivý moment KW / NM Yaskawa 1,8 kW/11,5n. Volitelné nové generace2.4 kW/hodnoceno 11,5nm
Maximální rychlost motoru věže r/min 80000 ° (napájecí hlava ≤ 7 000 změna , 90 ° napájecí hlava ≤ 6 000 změn)
Power Motor Power Power/Točivý moment KW / NM 8,5 kW/hodnoceno 16,5nm
Výkon/točivý moment přístroje pro výměnu motoru KW / NM Nová generace1.0 kW /3,1nm
ostatní Brzdové zařízení pro umístění vřetena
Hydraulický tlak
Sklon postele ° 35 °
Délka stroje Délka x šířka x výška x mm 2200x1500x1900
Celková hmotnost celého stroje Kg 3900 kg
Celková síla KW 15
Průměrná spotřeba energie KW / H. 3

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus :
Hlavní testovací položka Schematický diagram Tovární standard
Radiální rytmus vřetena CNC Turning and Milling Compound Machine Detekujte házení vnějšího kužele 0.0035
Opakujte pozici osy x CNC Turning and Milling Compound Machine Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.003
Opakujte pozici osy z CNC Turning and Milling Compound Machine
Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.003
Opace osy y CNC Turning and Milling Compound Machine Detekujte opakované umístění na ose y. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.004
Osa C Opakovaná poloha CNC Turning and Milling Compound Machine Zjistěte přemístění pevného bodu osy C, Poznámka: Nejprve předvídejte asi 50krát, aby se chyba vyrovnal studeného motoru a horkého motoru, a poté detekujte opakované polohování 20 oblouků sekund
Rotační poloha osy C CNC Turning and Milling Compound Machine  Zjistěte přesnost ose C náhodné polohy, POZNÁMKA: Nejprve předvídejte asi 50krát, abyste kompenzovali chybu studeného motoru a horkého motoru, a poté zkontrolujte opakovaná nastavení 72 obloukových sekund
Power Head Unlamping Beat CNC Turning and Milling Compound Machine Cone porazil 0.015
Power Head Unlamping Beat CNC Turning and Milling Compound Machine
Upínání bití 0.01
Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.
