CNC nakloněný postel soustruh
  • CNC nakloněný postel soustruh CNC nakloněný postel soustruh

CNC nakloněný postel soustruh

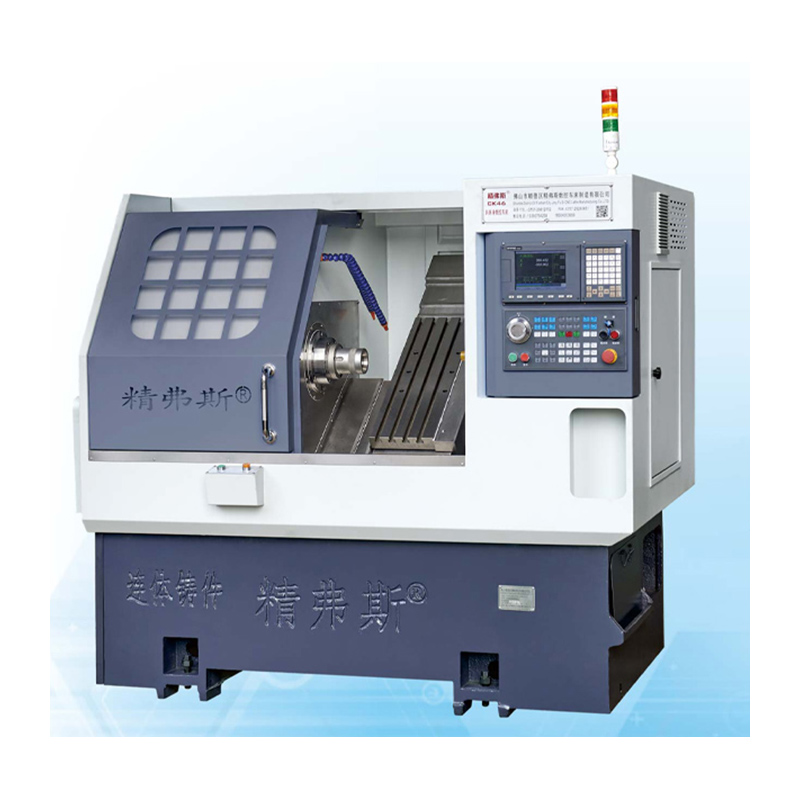

Kitte s nakloněnými ložiskami Jingfusi® CNC najde aplikaci v průmyslovém prostředí, kde výroba vyžaduje maximální přesnost a přesnost. Kromě průmyslového využití se tyto soustruhy starají o potřeby fandů a majitelů malých podniků, kteří hledají nástroj, který nabízí vysokou úroveň přizpůsobení a flexibility v návrhových procesech. Ať už ve velkém měřítku výrobních nastavení nebo v menším měřítku, CNC naklonil soustruh postele od Jingfusi® s různými požadavky a kombinuje přesnost s všestranností.
Modelka:CK46

Odeslat dotaz

Popis výrobku

Kitte lože Jingfusi® CNC vyniká jako přesný obráběcí nástroj pečlivě vytvořený pro výrobu různých komponent, se zvláštním důrazem na válcové a rotační části. Jeho definující charakteristika spočívá v nakloněné struktuře postele, strategicky upravená tak, aby zvyšovala stabilitu a přesnost během procesu obrábění. Tento inovativní design zajišťuje, že soustruh vyniká při poskytování přesných a vysoce kvalitních výsledků, což z něj činí cenný aktivum pro širokou škálu výrobních aplikací.



Schéma cestování strojů

CNC Inclined Bed Lathe

Podrobnosti o produktu

CNC Inclined Bed Lathe

Seznam parametrů

projekt jednotka CK46 CK52 CK76
Maximální délka otáčení mm 350
Maximální průměr otáčení na posteli mm Ø 500
Maximální průměr otáčení na skateboardu mm Ø 160
Sklon postele ° 35 °
Efektivní cestování osy x/z mm Průměr 1000/400
Specifikace šroubu osy x/z mm 32
Specifikace kolejnice X/Z Specifikace mm 35
Power motor x/z osy KW 1.3
Maximální rychlý pohyb osy x/z m/my 24
Délka stroje Délka x šířka x výška x mm 2100x1580x1800
Celková hmotnost celého stroje Kg 2600
Číslo nože opravit 8
Velikost čtvercového nože mm 20x20
Velikost řezačky kulatého mm Ø20
Celková síla KW 13 13 16
Průměrná spotřeba energie KW / H. 2 2 2.5
Hlavní šachta Forma obličeje vřetena
A2-5 A2-6 A2 -8
Maximální rychlost vřetena r/min 6000 (nastaveno na 4500) 4200 (nastaveno na 3500) 3200 (nastaveno na 2500)
Power vřetenového motoru KW 7.5 7.5 11
Hodnocený točivý moment motoru vřetena Nm 47,8nm 47,8nm 72nm
Průměr maximálního průchodu tyče mm Ø 45 Ø 51 Ø 75

Přesnost stroje

Přesnost stroje, standard faktoru Jingfus :
Hlavní testovací položka Schematický diagram Metoda detekce
Tovární standard
Radiální rytmus vřetena, CNC Inclined Bed Lathe
Detekujte házení vnějšího kužele 0.0025
Opakujte pozici osy x CNC Inclined Bed Lathe
Detekujte opakované umístění osy x. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.0025
Opakujte pozici osy z CNC Inclined Bed Lathe
Detekujte opakované umístění na osy Z. POZNÁMKA: Nejprve předvídejte asi 50krát, aby se vyrovnala chyba studeného motoru a horkého motoru a poté detekovala opakované polohování. 0.0025
Pokud chce zákazník otestovat přesnost ISO nebo VD1 osy x/z/y, musí být stanovena v době psaní smlouvy. Zákazník musí tuto položku otestovat ve stejnou dobu po počátečním přijetí továrny Jingfusi.

CNC Inclined Bed Lathe
